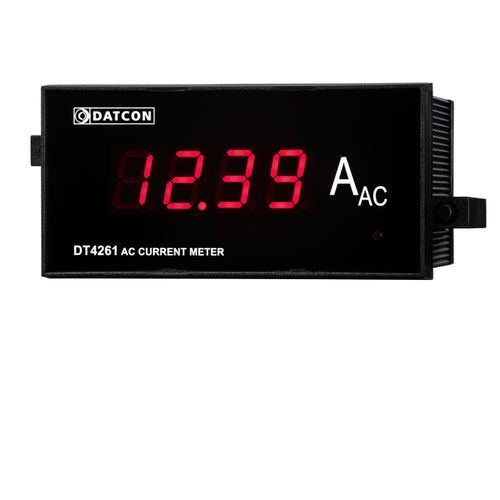

Amperímetro AC DT4261

digitalmontable sobre panelpara armario de distribución

Características del producto

• 3 funciones en un solo equipo:
  – transformador de corriente
  – visualización de corriente
  – salida analógica aislada 0–20 mA / 4–20 mA (opcional)
• Rangos de medida: 0–5 AAC / 0–10 AAC / 0–25 AAC / 0–50 AAC / 0–75 AAC
• Pantalla LED, altura de dígito 14,2 mm
• Alimentación: 24 VDC ±10% o 230 V AC/DC ±10% (versión PS)
• Instrumento de panel 96 × 48 mm
• Protección IP50 en el frontal

Descripción del producto
El medidor de corriente DT4261 mide y muestra la corriente alterna en los rangos 0–5 AAC / 0–10 AAC / 0–25 AAC / 0–50 AAC / 0–75 AAC conectados a su entrada. El rango de medida puede ampliarse con un transformador de corriente externo con relación x/5. El valor mostrado es proporcional al valor eficaz real (TRMS) de la señal de entrada. El equipo muestra el valor medido en una pantalla LED de 4 dígitos de 14,2 mm de altura, fácil de leer a distancia. Una salida analógica (0–20 mA / 4–20 mA) es opcional y está galvanicamente aislada de la entrada y de la alimentación. El tipo de señal de salida y su escala son seleccionables mediante un pulsador en el frontal; el valor final de 20 mA puede asignarse a cualquier valor de corriente de entrada. La salida puede solicitarse activa o pasiva. El equipo está disponible con dos opciones de alimentación: 24 VDC ±10% (DT4261 …) o 230 VAC/DC ±10% (DT4261 … PS).

Características / especificaciones técnicas

• Datos de seguridad: Los bornes de conexión de entradas, salidas y alimentación están galvanicamente aislados entre sí; el aislamiento cumple EN 61010-1
• Nivel de contaminación: 2
• Categoría de medida: CAT III (entrada de medida), CAT II (entrada de alimentación)
• Parámetros de entrada: Señal de entrada: corriente alterna
• Rangos de medida: 0–5 AAC / 0–10 AAC / 0–25 AAC / 0–50 AAC / 0–75 AAC
• Capacidad de sobrecorriente continua: rango de medida × 2
• Capacidad de sobrecorriente a corto plazo (1 s): rango de medida × 20
• Consumo de entrada: 0,25 VA (máx.)
• Parámetros de medida: Característica de conversión: valor TRMS
• Rango de frecuencia: 40–70 Hz
• Error (23 °C ±2 °C, 50 Hz): 0,2% (máx.)
• Tiempo de medida: 0,5 s
• Dependencia con la temperatura: 25 ppm / °C (máx.)
• Parámetros de visualización: Rango de visualización: 4 dígitos + punto decimal; Tipo de visualización: LED 7 segmentos; Color: rojo; Altura de dígito: 14,2 mm; Tiempo de refresco: 0,5 s
• Salida analógica activa (opcional): Tipo de salida: corriente continua activa, galvanicamente aislada; Rango de salida: 0–20 mA / 4–20 mA, seleccionable y escalable con pulsador frontal; Característica: lineal; Error: 0,1% (máx.); Dependencia con la temperatura: 25 ppm / °C (máx.); Tiempo de estabilización: 70 ms; Resistencia de terminación: 600 ohm (máx.); Límite de corriente: 20,5 mA; Protección ante tensión externa: 75 V (misma polaridad) / fusible 63 mA (polaridad inversa); Tensión de aislamiento: 500 V
• Salida analógica pasiva (opcional): Tipo de salida: corriente continua pasiva (sink), galvanicamente aislada; Rango de salida: 0–20 mA / 4–20 mA, seleccionable y escalable; Característica: lineal; Error: 0,1% (máx.); Dependencia con la temperatura: 25 ppm / °C (máx.); Tiempo de estabilización: 70 ms; Tensión de alimentación externa: 4–30 V; Límite de corriente: 20,5 mA; Protección ante tensión externa: <75 V; Resistencia máxima en serie: R = (U – 4 V) / 0.02 A [ohm]; Resistencia mínima en serie: U < 20 V: no requerida; U > 20 V: R = (U – 20 V) / 0.02 A [ohm]; Tensión de aislamiento: 500 V
• Alimentación: Tensión / consumo: 24 VDC ±10% 3 W / 2.8 VA (DT4261); 230 V AC/DC ±10% 3.5 VA / 3 W (DT4261 PS)
• Condiciones ambientales: Rango de temperatura de operación: 0 – +60 °C (opcional -20 – +60 °C); Rango de temperatura de almacenamiento: -25 – +70 °C; Humedad relativa: 90% (máx., sin condensación); Lugar de instalación: interior, armario de instrumentos
• EMC: Según EN 61326-1; Inmunidad a interferencias: entorno industrial; Emisión de interferencias: Grupo 1, Clase B
• Datos generales: Diseño: instrumento de panel; Dimensiones: 110 × 48 × 84 mm (A × Al × P); Abertura de panel: 92 × 45 mm (A × Al); Peso: 0,16 kg; Conexión eléctrica: bornas de tornillo; Sección de conductor: 1,5 mm² (máx.); Protección: IP50 (frontal), IP20 (trasera)
• Más datos técnicos disponibles en las instrucciones de uso; el fabricante se reserva el derecho a modificar algunos datos técnicos
