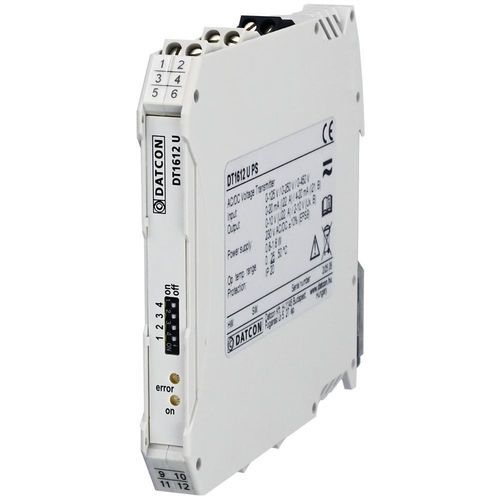

Transmisor de tensión en riel DIN DT1612 U

Características

• 3 rangos de medida conmutables: 0–125 VAC / 0–250 VAC / 0–450 VAC
• Conversión en valor eficaz real (TRMS)
• Categoría de medida: CAT III
• Precisión: 0,2 %
• Opciones de salida (interruptor frontal): 0–20 mA / 4–20 mA / 0–10 V / 2–10 V
• Versiones de alimentación: 24 VDC o 230 V AC/DC
• Carcasa para carril TS‑35, ancho 12,5 mm
• Cumple EN 60688

Descripción del producto
Los transmisores DT1612 U (PS) generan una señal analógica proporcional al valor eficaz real (TRMS) de la señal de entrada. Los rangos de entrada y el tipo de salida se seleccionan mediante interruptores en el frontal. La entrada cumple los requisitos de la categoría CAT III y admite una sobrepaso permanente del 20 % del rango nominal.

• Rangos de entrada seleccionables: 0–125 VAC, 0–250 VAC, 0–450 VAC
• Dos tipos de salida disponibles (solo uno utilizable a la vez): 0(4)–20 mA o 0(2)–10 V

La precisión es del 0,2 % en el rango de frecuencia de 40–400 Hz. Tiempo de estabilización máximo: 120 ms. Existen dos variantes de alimentación:

• DT1612 U: 24 VDC ±10 %
• DT1612 U PS: 230 V AC/DC ±10 %

Entradas, salidas y alimentación están galvanicamente aisladas conforme a EN 61010‑1. Indicadores frontales muestran estado operativo y fallos. Unidad de carcasa de 12,5 mm para montaje en carril TS‑35. Cumple EN 60688.

Especificaciones técnicas

• Seguridad: aislamiento galvánico entre entradas, salidas y alimentación (cumple EN 61010‑1)
• Nivel de contaminación: 2
• Categoría de medida: CAT III
• Rangos de tensión de entrada: 0–125 VAC, 0–250 VAC, 0–450 VAC
• Capacidad de sobretensión continua: 2 × U, 500 V (máx.)
• Consumo de entrada: 0,2 VA (máx.)
• Rango de frecuencia: 40–400 Hz
• Rango de tensión de salida: 0/2–10 V (máx. 14 V)
• Resistencia de carga (salida de tensión): ≥ 500 Ω
• Corriente de salida: 0/4–20 mA (máx. 24 mA)
• Resistencia de terminación: ≤ 500 Ω
• Protección contra sobretensión: 18 V (limitador)
• Protección contra sobrecorriente: 40 mA (limitador)
• Tiempo de estabilización: 120 ms (máx.)
• Error de la señal de salida: 0,2 % (máx.)
• Dependencia en temperatura: 25 ppm/°C (típ.)
• Dependencia en frecuencia: 0,2 % (máx., 40–400 Hz)
• Dependencia de la tensión de alimentación: despreciable
• Dependencia de la carga: despreciable
• Conversión: valor TRMS
• Tensión de alimentación: 24 VDC ±10 % (DT1612 U); 230 V AC/DC ±10 % (DT1612 U PS)
• Consumo: 1,2 W (DT1612 U); 1,5 VA (DT1612 U PS)
• Temperatura de funcionamiento: 0–50 °C (opcional −20 a +60 °C bajo demanda)
• Humedad relativa: 90 % máx., sin condensación
• Instalación: armario, montaje recomendado vertical en riel horizontal
• EMC: EN 61326‑1 (emisión Grupo 1 Clase B; inmunidad para entorno industrial)
• Carcasa: montaje en rail TS‑35, poliamida PA6.6
• Conexión eléctrica: bornes de tornillo
• Sección de conductor: 0,25–2,5 mm²
• Dimensiones (A×Al×P): 12,5 × 104 × 114 mm
• Peso: 0,105 kg
• Protección: IP20
