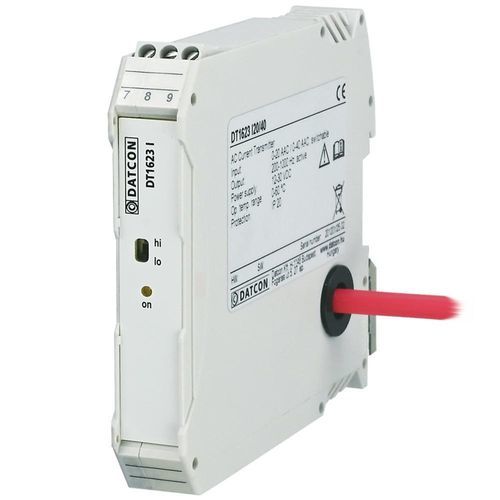

Transmisor de corriente con transformador DT1623 Ix

en riel DINACsalida frecuencia

Características

• Tres versiones con seis rangos de medida seleccionables hasta 60 AAC (selección mediante el interruptor Hi‑Lo en el frontal)
• Conversión a valor eficaz real (TRMS) para medición AC precisa
• Salida en frecuencia (onda cuadrada) proporcional al TRMS medido: 400–2000 Hz
• Precisión de salida 0,5 %, dependencia de frecuencia ≤ 0,3 %
• Categoría de medida CAT III y separación conforme a EN 61010-1
• Alimentación 24 VDC, bajo consumo de entrada (0,25 VA máx.)
• Compacto: 17,5 mm de anchura, montaje en riel TS-35, IP20

Descripción del producto
Los transmisores de corriente AC DT1623 Ix generan una salida en frecuencia (onda cuadrada) entre 400 y 2000 Hz proporcional al valor eficaz real (TRMS) de la corriente de entrada. La salida en frecuencia permite sustituir una entrada analógica por una entrada de contador en PLCs y procesadores de señal, simplificando la integración y reduciendo costes.

Los equipos están disponibles en tres versiones que cubren seis rangos de medida (seleccionables mediante el interruptor Hi‑Lo). Las entradas están separadas galvánicamente de la red medida mediante un transformador de medida de banda ancha y cumplen los requisitos CAT III. Las entradas admiten sobrecorrientes continuas hasta 2 × la nominal y sobrecorrientes de corta duración hasta 20 × la nominal (1 s).

Las versiones de rango bajo permiten conexión por borne; en los rangos superiores, el conductor debe pasar por la abertura del equipo. Un LED verde en el frontal indica el estado del equipo (encendido fijo = funcionamiento correcto, parpadeo = fallo). El transmisor tiene 17,5 mm de ancho, montaje en riel y cumple EN 60688.

Especificaciones técnicas (tabla)
Datos de seguridad: Los bornes de entrada y salida están separados eléctricamente; la separación cumple EN 61010-1.
Nivel de contaminación: 2
Categoría de medida: CAT III

Parámetros de entrada:
Señal de entrada: corriente AC
Rangos de medida: ver la designación del tipo (seleccionable)
Conversión: valor eficaz real (TRMS)
Sobrecarga continua: 2 × I_nominal
Sobrecarga tiempo corto (1 s): 20 × I_nominal
Consumo de entrada: 0,25 VA (máx.)
Rango de frecuencia (entrada): 40–400 Hz

Parámetros de salida:
Señal de salida: frecuencia (onda cuadrada)
Rango de salida: 400–2000 Hz
Tiempo de establecimiento: 500 ms (10–90 %)
Error de señal de salida: < 0,5 %
Niveles de salida: Lo < 0,2 V; Hi > 21 V (Rt: 2–20 kΩ)
Coeficiente de temperatura: < 25 ppm/°C (0–60 °C)
Dependencia de frecuencia: <= 0,3 % (40–400 Hz)
Dependencia de tensión de alimentación: despreciable

Alimentación:
Tensión de alimentación: 24 VDC ±10 %

Condiciones ambientales:
Temperatura de funcionamiento: 0–60 °C (opcional −20–60 °C a pedido)
Humedad relativa: hasta 90 % (sin condensación)
Instalación: armario
Posición de montaje recomendada: vertical (en riel horizontal)

CEM: EN 61326-1. Emisión: Grupo 1, Clase B. Inmunidad: entorno industrial.

Datos generales:
Carcasa: montaje en riel TS-35, poliamida PA6.6
Conexión salida: borne de tornillo
Conexión entrada: borne de tornillo (<= 10 AAC) / conexión por paso (> 10 AAC)
Capacidad de paso: 10 mm2 (≤ 40 AAC), 16 mm2 (> 40 AAC)
Dimensiones: 17,5 × 104 × 115 mm (An × Al × Prof)
Peso: 0,100–0,125 kg
Protección: IP20

Datos técnicos / especificaciones

• Modelo: DT1623 Ix
• Entrada: corriente AC, conversión TRMS
• Rangos de medida: seleccionables en seis rangos (tres versiones)
• Salida: frecuencia (onda cuadrada) 400–2000 Hz
• Precisión / error de salida: < 0,5 %
• Alimentación: 24 VDC ±10 %
• Capacidad de sobrecorriente continua: 2 × nominal
• Sobrecarga corta (1 s): 20 × nominal
• Consumo de entrada: 0,25 VA (máx.)
• Temperatura de funcionamiento: 0–60 °C (opción −20–60 °C)
• Dimensiones: 17,5 × 104 × 115 mm
• Grado de protección: IP20
