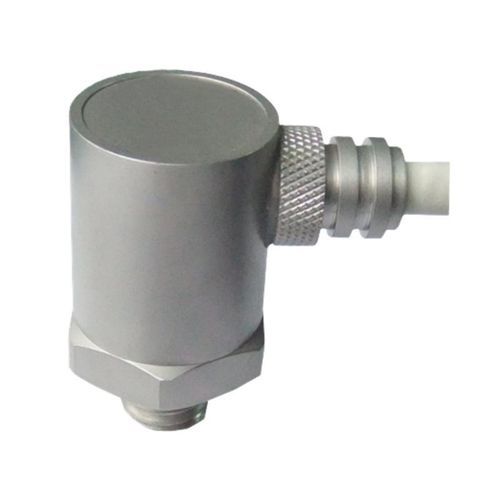

Acelerómetro 1 eje BBVM-TS100

piezoeléctricoIEPEde cizallamiento

Descripción del producto
El BBVM-TS100 combina la medida de aceleración piezoeléctrica IEPE y la medida de temperatura en una sola carcasa de acero inoxidable, lo que permite recoger datos de vibración y temperatura desde el mismo punto de montaje. Incorpora un elemento sensor PZT-5, diseño en modo cortante y un cable apantallado integrado de cinco conductores. El sensor es adecuado para la monitorización de condiciones y el mantenimiento predictivo de motores, cojinetes, bombas, ventiladores y otros equipos industriales.

Características clave

• Medición simultánea de aceleración (vibración) y temperatura
• Sensibilidad de aceleración: 100 mV/g (±5% a 20 ±5 °C)
• Rango de medida de aceleración: 50 g
• Respuesta en frecuencia: 1–8 000 Hz
• Opciones de elemento de temperatura: PT100 o DS18B20
• Cable apantallado integrado de cinco conductores (1 m RVVP incluido)
• Carcasa de acero inoxidable con montaje M12

Elementos de temperatura disponibles

• PT100 — Elemento de resistencia de platino
• DS18B20 — Elemento de temperatura digital

Especificaciones de aceleración

• Medida — Aceleración por vibración
• Sensibilidad axial — 100 mV/g, ±5% a 20 ±5 °C
• Rango de medida de aceleración — 50 g
• Respuesta en frecuencia — 1–8 000 Hz
• Frecuencia de resonancia montada — >30 kHz
• Sensibilidad transversal — ≤5%
• Polaridad — Positiva para aceleración dirigida desde la base de montaje hacia el sensor
• Impedancia de salida — <100 Ω
• Tensión de polarización continua — 12 ±2 VDC
• Señal máxima de salida — ≤5 V pico
• Ruido — <4 mg (1–20 kHz)
• Límite de choque — 3 000 g
• Sensibilidad a deformación de base — 0,2 mg/με
• Sensibilidad a temperatura transitoria — 8 mg/°C a 0,3 Hz
• Sensibilidad electromagnética — 1 g/T

Especificaciones eléctricas — canal de aceleración

• Tipo de sensor — IEPE
• Excitación por corriente constante — 2–10 mA
• Tensión de alimentación — 18–28 VDC

Especificaciones de temperatura

• Elemento de temperatura — PT100 o DS18B20
• Rango de medida de temperatura — −55 a +125 °C
• Alimentación canal temperatura — 4–30 VDC
• Precisión de temperatura — ±1 °C
• Linealidad de temperatura — ±0,5 °C

Especificaciones mecánicas y ambientales

• Material sensor de aceleración — Cerámica PZT-5
• Diseño de detección — Modo cortante
• Material de la carcasa — Acero inoxidable
• Peso — Aproximadamente 65 g (sin cable)
• Rosca de montaje — M12
• Salida — Cable apantallado integrado de cinco conductores
• Temperatura de funcionamiento (canal aceleración) — −40 a +120 °C

Cableado

• Naranja — Alimentación por corriente constante IEPE y salida de señal de aceleración
• Verde — Común del canal de aceleración
• Amarillo — Alimentación positiva del canal de temperatura, 5 VDC
• Marrón — Masa de alimentación del canal de temperatura
• Azul — Salida de señal de temperatura
• Blindaje — Conectado a la carcasa del sensor

Accesorios estándar

• Certificado del sensor con datos de calibración
• Un cable RVVP apantallado de cinco conductores de 1 m con terminación libre en el extremo remoto

Aplicaciones típicas

• Monitorización combinada de vibración y temperatura de motores y cojinetes
• Monitorización de condiciones de bombas, ventiladores y cajas de engranajes
• Mantenimiento predictivo de equipos industriales
• Sistemas de diagnóstico de fallos multiparámetro

Especificaciones técnicas

• Modelo: BBVM-TS100
• Tipo de sensor (aceleración): IEPE piezoeléctrico (PZT-5)
• Diseño: Detección en modo cortante
• Sensibilidad axial: 100 mV/g ±5% (20 ±5 °C)
• Rango de aceleración: 50 g
• Respuesta en frecuencia: 1–8 000 Hz
• Frecuencia de resonancia montada: >30 kHz
• Sensibilidad transversal: ≤5%
• Polaridad: Positiva desde la base de montaje hacia el sensor
• Impedancia de salida: <100 Ω
• Tensión de polarización continua: 12 ±2 VDC
• Señal máxima de salida: ≤5 V pico
• Ruido: <4 mg (1–20 kHz)
• Límite de choque: 3 000 g
• Sensibilidad a deformación de base: 0,2 mg/με
• Sensibilidad transitoria a temperatura: 8 mg/°C a 0,3 Hz
• Sensibilidad electromagnética: 1 g/T
• Excitación canal aceleración: Corriente constante 2–10 mA
• Tensión de alimentación canal aceleración: 18–28 VDC
• Opciones elemento de temperatura: PT100 o DS18B20
• Rango de temperatura: −55 a +125 °C
• Alimentación canal temperatura: 4–30 VDC
• Precisión de temperatura: ±1 °C
• Linealidad de temperatura: ±0,5 °C
• Material de la carcasa: Acero inoxidable
• Rosca de montaje: M12
• Peso: ~65 g (sin cable)
• Cable de salida: Cable apantallado integrado de cinco conductores (1 m RVVP incluido)
• Temperatura de funcionamiento (canal aceleración): −40 a +120 °C
