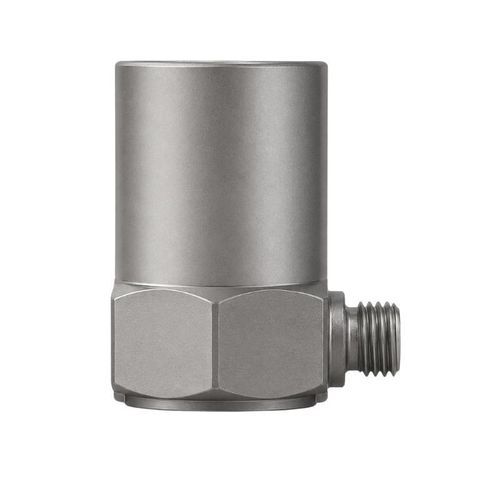

Acelerómetro de eje único BBVM-RS100

piezoeléctricoIEPEde cizallamiento

Descripción del producto
El BBVM-RS100 es un acelerómetro piezoeléctrico IEPE uniaxial con salida lateral, diseñado para mediciones de vibración cuando la altura disponible es limitada o el cable debe correr paralelo a la superficie de montaje. Incluye un elemento sensor cerámico piezoeléctrico en modo de cizallamiento, carcasa metálica sellada y acondicionamiento de señal IEPE integrado. El modelo estándar tiene una sensibilidad de 100 mV/g y rango ±50 g; hay opciones con mayor g y distintas sensibilidades.

Características clave

• Salida lateral para instalaciones con poco espacio libre
• Acondicionamiento de señal IEPE integrado (alimentación por corriente constante)
• Sensibilidad estándar: 100 mV/g
• Rango de medida estándar: ±50 g
• Respuesta en frecuencia hasta 12 kHz (modelo estándar)
• Rosca de montaje M5 y conexión de salida M5
• Diseñado para transmisión a larga distancia (hasta 300 m)
• Variantes de sensibilidad y rango disponibles

Opciones de sensibilidad y rango disponibles

• BBVM-RS10 — 10 mV/g — ±500 g — 1–10 000 Hz
• BBVM-RS20 — 20 mV/g — ±250 g — 1–10 000 Hz
• BBVM-RS25 — 25 mV/g — ±200 g — 1–10 000 Hz
• BBVM-RS50 — 50 mV/g — ±100 g — 0,5–12 000 Hz
• BBVM-RS100 — 100 mV/g — ±50 g — 0,3–12 000 Hz
• BBVM-RS500 — 500 mV/g — ±10 g — 0,2–8 000 Hz
• BBVM-RS1000 — 1 000 mV/g — ±5 g — 0,2–8 000 Hz

Especificaciones de rendimiento (modelo estándar)

• Medición: aceleración por vibración
• Sensibilidad: 100 mV/g (modelo estándar)
• Rango de medida: ±50 g (modelo estándar)
• Respuesta en frecuencia: 0,3–12 000 Hz (modelo estándar)
• Sensibilidad transversal: ≤5% (≤3% típico)
• Constante de tiempo de descarga: ≥0,2 s

Especificaciones eléctricas

• Tipo de sensor: IEPE (acondicionamiento integrado)
• Tensión de alimentación: 18–30 VDC
• Excitación por corriente constante: 2–10 mA (operación típica: 24 VDC, 4 mA)
• Tensión de polarización: 8–12 VDC
• Impedancia de salida: <100 Ω
• Distancia máxima de transmisión de señal: 300 m

Especificaciones mecánicas y ambientales

• Diseño de detección: modo de cizallamiento
• Dirección de salida: salida lateral
• Rosca de montaje estándar: M5
• Peso (modelo estándar): 32 g
• Par de apriete recomendado: ≈20 kgf·cm (≈2,0 N·m)
• Temperatura de funcionamiento: −40 a +120 °C
• Construcción de la carcasa: carcasa metálica completamente cerrada

Accesorios estándar

• Certificado del sensor con curva de respuesta en frecuencia
• Un cable de salida estándar de 1,5 m
• Un perno de conexión M5
• Caja de embalaje del producto

Accesorios de montaje opcionales

• Base de montaje magnética
• Base de montaje aislada

Aplicaciones típicas

• Monitorización de vibraciones de equipos cuando el espacio superior es limitado
• Monitorización de condición de motores, bombas, ventiladores y cajas de engranajes
• Medición de vibraciones en carcasas de máquinas y componentes estructurales
• Ensayos de choque de alta g y vibraciones transitorias
• Medición de vibraciones de bajo nivel y alta sensibilidad

Especificaciones técnicas

• Modelo: BBVM-RS100
• Sensibilidad (modelo estándar): 100 mV/g
• Rango de medida (modelo estándar): ±50 g
• Respuesta en frecuencia (modelo estándar): 0,3–12 000 Hz
• Sensibilidades/rangos disponibles: BBVM-RS10, RS20, RS25, RS50, RS100, RS500, RS1000
• Sensibilidad transversal: ≤5% (≤3% típico)
• Constante de tiempo de descarga: ≥0,2 s
• Tipo de sensor: IEPE
• Tensión de alimentación: 18–30 VDC; excitación 2–10 mA; típico 24 VDC, 4 mA
• Tensión de polarización: 8–12 VDC
• Impedancia de salida: <100 Ω
• Distancia máxima de transmisión: 300 m
• Diseño de detección: modo de cizallamiento
• Dirección de salida: salida lateral
• Rosca de montaje: M5; par recomendado ≈20 kgf·cm (≈2,0 N·m)
• Peso (modelo estándar): 32 g
• Temperatura de funcionamiento: −40 a +120 °C
• Carcasa: carcasa metálica completamente cerrada
• Accesorios estándar: certificado con curva de respuesta; cable 1,5 m; perno M5; caja de embalaje
• Accesorios opcionales: base magnética; base aislada
