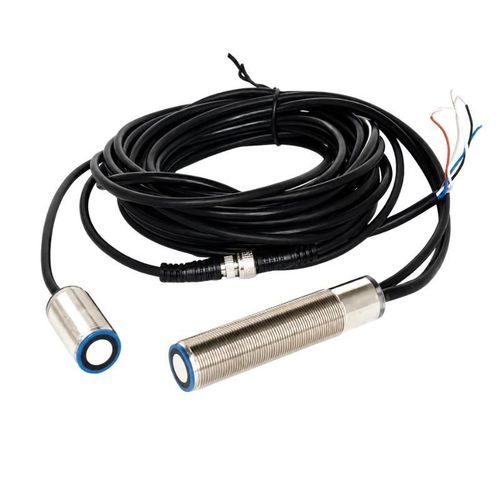

Sensor de chapa doble digital BBID-DSS

salida de colector abiertocon señal de salida eléctrica

Descripción del producto
El BBID-DSS es un sensor ultrasónico de 200 kHz para la detección de ausencia de hoja, hoja única y doble hoja en procesos automatizados de alimentación. El emisor y receptor en oposición permiten una detección sin contacto para equipos de alimentación, estampado, embalaje, impresión, encuadernación y procesamiento de hojas.

Principio de funcionamiento
El emisor envía continuamente una señal ultrasónica hacia el receptor. Cuando el material pasa entre las dos cabezas del sensor, el sistema evalúa el cambio en la señal recibida y proporciona salidas de conmutación separadas para ausencia de hoja, una hoja o dos hojas. Las tres salidas pueden conectarse a un PLC, controlador de máquina o circuito de alarma.

Características clave

• Detección ultrasónica a 200 kHz
• Detección sin contacto de ausencia, hoja única y doble hoja
• Adecuado para materiales de hoja opacos, transparentes y de distintos colores
• Tres salidas de conmutación NPN normalmente cerradas
• Corriente nominal 100 mA por salida
• Salidas protegidas contra cortocircuito y sobrecarga
• Indicadores de estado azul, verde y rojo
• Protección IP67
• Carcasa roscada M18 × 1
• Cable PVC de 2 m

Aplicaciones típicas

• Alimentación de papel y maquinaria de fabricación de papel
• Prensas de estampado y sistemas de alimentación de chapas finas
• Máquinas de envasado alimentario y de fideos instantáneos
• Detección de película transparente y materiales autoadhesivos
• Equipos de producción de obleas solares
• Sistemas de alimentación de PCB y placas de circuito
• Máquinas de recubrimiento y procesamiento de hojas
• Equipos automáticos de encuadernación y acabado de impresión

Materiales detectables

• Papel y cartón
• Película plástica transparente
• Chapas metálicas finas
• Obleas solares
• Placas de circuito impreso
• Materiales de hoja recubiertos
• Otros materiales de hoja aptos para transmisión ultrasónica

Especificaciones técnicas

• Modelo — BBID-DSS
• Método de detección — Transmisión ultrasónica en oposición
• Frecuencia ultrasónica — 200 kHz
• Rango de detección — 20–60 mm (óptimo 45 mm)
• Tensión de alimentación — 18–30 V DC
• Ondulación de alimentación — 10% p-p
• Corriente sin carga — < 80 mA
• Número de salidas — 3
• Tipo de salida — NPN, normalmente cerrado
• Estados de salida — Ausencia / una hoja / doble hoja
• Corriente nominal — 3 × 100 mA
• Protección de salida — Cortocircuito y sobrecarga
• Caída de tensión — 2 V
• Retardo al encendido — aprox. 15 ms
• Retardo al apagado — aprox. 15 ms
• Duración pulso entrada función — 100 ms
• Impedancia entrada función — 4 kΩ
• Nivel bajo entrada función — -UB a -UB + 1 V
• Nivel alto entrada función — +UB – 1 V a +UB
• Grado de protección — IP67
• Rosca de montaje — M18 × 1
• Cable — PVC 2 m
• Sección conductor — 0.14 mm²
• Carcasa — Latón niquelado
• Componentes plásticos — PBT
• Superficie del transductor — Acero inoxidable
• Peso — aprox. 150 g

Indicadores de estado
Color LED — Estado de detección
Azul — Ausencia de hoja / aire
Verde — Una hoja
Rojo — Doble hoja

Conexión de cable
Conexión — Función
Rojo — Alimentación positiva
Negro — Alimentación negativa
Blanco — Salida doble hoja
Verde — Salida una hoja
Amarillo — Salida ausencia hoja
Conductor de entrada de función — Entrada función

Guía de instalación

• Montar emisor y receptor enfrentados en el mismo eje.
• Se recomienda una distancia emisor-receptor de 40–45 mm; distancia óptima 45 mm.
• Mantener la hoja en movimiento a aproximadamente 5–15 mm de la cara del sensor.
• Mantener el desalineamiento angular entre emisor y receptor dentro de ±1°.
• Mantener el desplazamiento axial entre emisor y receptor dentro de ±1 mm.
• Para papel más grueso, un ángulo de instalación de aproximadamente 35° puede mejorar la detección.
• Tras la instalación, verificar los tres estados de salida con 0, 1 y 2 hojas.

Opciones de personalización

• Tiempo de respuesta
• Longitud de cable
• Conexión eléctrica
• Soporte de montaje
• Adaptación al material objetivo y al mecanismo de alimentación
