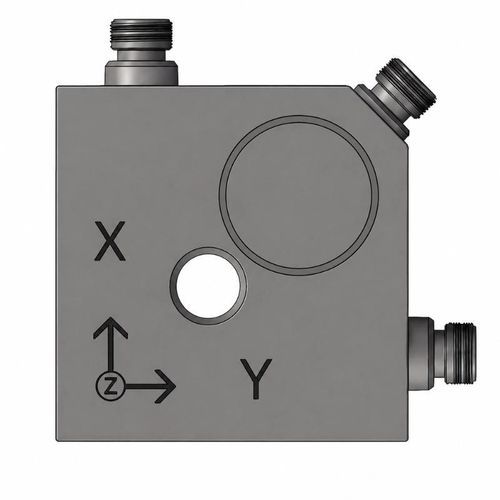

Acelerómetro triaxial BBVM-3XS1000

piezoeléctricoIEPEde cizallamiento

Descripción del producto
El BBVM-3XS1000 es un acelerómetro piezoeléctrico triaxial IEPE diseñado para la medida simultánea de la aceleración vibratoria en los ejes X, Y y Z en maquinaria industrial y elementos estructurales. Sus elementos sensibles de cerámica piezoeléctrica en diseño planar-shear y su carcasa de acero inoxidable permiten una monitorización multidireccional fiable. El BBVM-3XS1000 ofrece una sensibilidad nominal de 1.000 mV/g, rango de medición ±5 g y respuesta en frecuencia de 0,5–5.000 Hz. El acondicionamiento IEPE integrado, la baja emisión de ruido y la transmisión de señal hasta 300 m facilitan la integración en sistemas de monitorización de estado y ensayos vibratorios.

Características clave

• Medición simultánea de la aceleración vibratoria en tres ejes (X, Y, Z)
• Acondicionamiento de señal IEPE integrado para conexión directa a sistemas de adquisición
• Alta sensibilidad: 1.000 mV/g (BBVM-3XS1000) con rango ±5 g
• Ancho de banda amplio: 0,5–5.000 Hz
• Bajo ruido de salida para mayor resolución de medida
• Distancia de transmisión de señal hasta 300 m
• Diseño planar-shear en carcasa de acero inoxidable
• Salida lateral independiente para cada eje (3 × M5)

Opciones de sensibilidad y rango de medida disponibles

• BBVM-3XS10 — 10 mV/g — ±500 g
• BBVM-3XS50 — 50 mV/g — ±100 g
• BBVM-3XS100 — 100 mV/g — ±50 g
• BBVM-3XS500 — 500 mV/g — ±10 g
• BBVM-3XS1000 — 1.000 mV/g — ±5 g

Especificaciones de rendimiento

• Medida: Aceleración vibratoria
• Número de ejes: 3 (X, Y, Z)
• Respuesta en frecuencia: 0,5–5.000 Hz
• Frecuencia de resonancia montada: ≈20 kHz
• Sensibilidad transversal: ±5% (típ.)
• Máximo choque: 1.000 g
• Ruido de salida: típ. <100 μg RMS

Especificaciones eléctricas

• Tipo de sensor: IEPE
• Tensión de alimentación: 18–30 VDC
• Condición típica de funcionamiento: 24 VDC, 4 mA
• Tensión de polarización: 8–12 V
• Impedancia de salida: <100 Ω (típ.)
• Distancia máxima de transmisión de señal: hasta 300 m
• Configuración de salida: salida lateral independiente por eje
• Conexiones de salida: 3 × M5

Especificaciones mecánicas y ambientales

• Material sensible: cerámica piezoeléctrica
• Diseño interno: planar-shear
• Material de la carcasa: acero inoxidable
• Dimensiones: 29 × 29 × 17 mm
• Peso: 96 g
• Agujero de montaje central: Ø5,2 mm pasante
• Agujeros roscados eje X/Y: 2 × M5
• Par de apriete M5: 20–30 kgf·cm (aprox. 2,0–3,0 N·m)
• Temperatura de funcionamiento: -40 a +120 °C

Accesorios estándar

• Certificado del sensor con curva de respuesta en frecuencia
• Tres cables de salida estándar de 1,5 m
• Un perno de unión M5
• Caja de embalaje del producto

Accesorios de montaje opcionales

• Base magnética de montaje
• Base de montaje aislada

Aplicaciones típicas

• Monitorización vibratoria triaxial de maquinaria industrial
• Medida de vibraciones en carcasas de máquinas y componentes estructurales
• Monitorización del estado de equipos y diagnóstico de fallos
• Ensayos vibratorios multidireccionales en laboratorio y campo

Especificaciones técnicas

• Modelo: BBVM-3XS1000
• Fabricante / Marca: Deep-Minds Ultrasonic
• Tipo de sensor: IEPE piezoeléctrico (planar-shear)
• Sensibilidad (BBVM-3XS1000): 1.000 mV/g
• Rango de medida (BBVM-3XS1000): ±5 g
• Respuesta en frecuencia: 0,5–5.000 Hz
• Número de ejes: 3 (X, Y, Z)
• Frecuencia de resonancia montada: ≈20 kHz
• Sensibilidad transversal: ±5%
• Máximo choque: 1.000 g
• Ruido de salida: típ. <100 μg RMS
• Tensión de alimentación: 18–30 VDC
• Condición típica: 24 VDC, 4 mA
• Tensión de polarización: 8–12 V
• Impedancia de salida: <100 Ω (típ.)
• Distancia máxima de transmisión: 300 m
• Conexiones de salida: 3 × M5 (salida lateral independiente por cada eje)
• Dimensiones: 29 × 29 × 17 mm
• Peso: 96 g
• Material de la carcasa: acero inoxidable
• Material sensible: cerámica piezoeléctrica
• Agujero central: Ø5,2 mm pasante
• Agujeros roscados X/Y: 2 × M5
• Par de apriete M5: 20–30 kgf·cm (aprox. 2,0–3,0 N·m)
• Temperatura de funcionamiento: -40 a +120 °C
• Accesorios incluidos: certificado del sensor con curva de respuesta ; tres cables de salida de 1,5 m ; un perno M5 ; caja de embalaje
