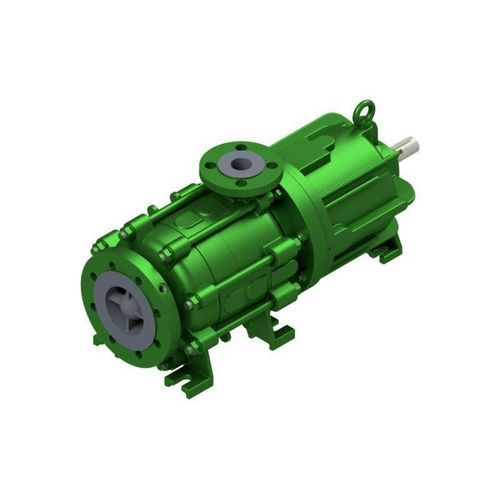

Bomba centrífuga HZMA

de combustiblepara hidrocarburospara productos químicos

Descripción del producto
La serie HZMA es una bomba centrífuga monoescala o multietapas con acoplamiento magnético permanente y brida de aspiración axial. El acoplamiento magnético y la camisa de contención aíslan herméticamente el fluido. Un flujo de circulación interno disipa el calor generado por las pérdidas por corrientes parásitas. El eje de la bomba se apoya en casquillos lisos de SiC en el lado del producto; el eje de accionamiento monta rodamientos a bolas lubricados permanentemente con grasa. Los anillos de desgaste son estándar en aspiración y descarga. La compensación del empuje axial se realiza mediante un disco de alivio de doble cara cuyas cámaras están sometidas tanto a la presión de descarga como a la presión de la primera etapa. Diseñada para instalación horizontal.

Aplicaciones

• Petróleo y gas
• Procesos químicos
• Plantas petroquímicas
• Instalaciones offshore
• Construcción naval / marina
• Sistemas de reabastecimiento y aviación
• Almacenamiento en tanques / depósitos
• Energías renovables y ingeniería ambiental

Características / Especificaciones

• Q máx.: 600 m³/h (según tamaño y velocidad)
• H máx.: 500 m (según tamaño y velocidad)
• Presión de servicio: 16 bar (presiones superiores bajo pedido)
• Rango de temperatura: hasta 200° C (temperaturas superiores bajo pedido)
• Velocidad máx.: 3500 min−1
• Estanqueidad: acoplamiento magnético (camisa de contención)
• Instalación: horizontal
• Autocebado: no
• Arreglo de cojinetes: casquillos lisos SiC en lado producto; eje de accionamiento en rodamientos a bolas lubricados permanentemente
• Lubricación: grasa
• Materiales: duplex, aleaciones a base de Ni, hierro fundido esferoidal / acero fundido, aceros austeníticos
• Normas: ISO 15783
• Protección contra explosiones: Categoría 2 / Zona 1

Notas

• * Presiones y temperaturas superiores disponibles bajo pedido.
• ** El caudal y la altura dependen del tamaño de la bomba y de la velocidad de giro.

Características de diseño

• Tipo de bomba: monoescala o multietapas con acoplamiento magnético permanente
• Aspiración: axial; orientación: instalación horizontal
• Compensación del empuje axial: disco de alivio de doble cara
• Anillos de desgaste estándar en aspiración y descarga
• Materiales y componentes internos seleccionables según el fluido (corrosivo/abrasivo)
