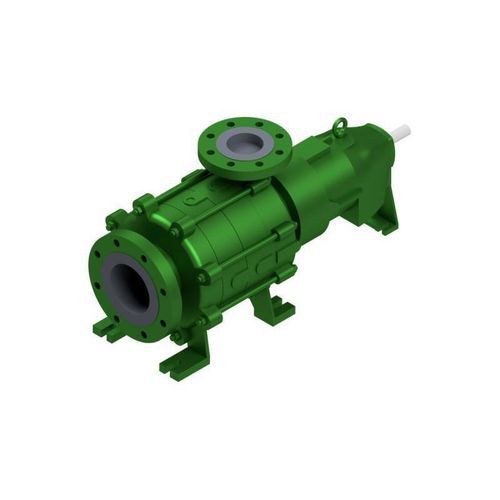

Bomba de canal lateral HZMAR

para hidrocarburospara gasde aceite

Descripción del producto
La HZSMAR es una bomba por elementos, monofásica o multietapa, con acoplamiento magnético y una etapa de manejo de gas mediante canal lateral. El dispositivo de manejo de gas funciona según el principio de bomba de canal lateral: durante la impulsión de gas, el aumento de presión en la etapa de canal lateral permite la reincorporación del gas a la fase líquida. La bomba cuenta con un acoplamiento magnético permanente; la cámara de separación hermética (gap chamber) aísla el medio bombeado del exterior. El calor generado por pérdidas por corrientes de Foucault se evacua mediante una circulación interna. El eje de la bomba está apoyado en cojinetes deslizantes de SiC en el lado del producto y en rodamientos lubricados con aceite en el lado del accionamiento. Los anillos de desgaste en aspiración y presión son estándar. El empuje axial se compensa mediante un disco de alivio doble cara cuyos espacios de alivio son solicitados tanto por la presión de salida de la bomba como por la presión de la primera etapa.

Aplicaciones

• Petróleo y Gas
• Química
• Petroquímica
• Offshore
• Náutica / Marina
• Sistemas de repostaje y Aviación
• Depósitos / Terminales de almacenamiento
• Energías renovables / Ingeniería ambiental

Datos técnicos

• Q máx.: 600 m³/h [2640 g.p.m.]
• H máx.: 500 m [1640 ft]
• Presión de trabajo: 16 bar [232 psi]
• Temperatura: 100° C [212° F]
• Velocidad máx.: 3500 min−1
• Estanqueidad: acoplamiento magnético
• Instalación: horizontal
• Brida de aspiración: axial
• Rodamientos: rodamientos (lado accionamiento), cojinetes deslizantes SiC (lado producto)
• Lubricación: aceite
• Materiales: Duplex, base Ni, fundición nodular / fundición de acero, fundición austenítica
• Normas: API 685, ISO 15783
• Protección Ex: Categoría 2 / Zona 1

Características / Especificaciones

• Bomba por elementos mono- o multietapa con acoplamiento magnético
• Etapa de canal lateral para manejo de gas y reincorporación a la fase líquida
• Acoplamiento magnético permanente con cierre hermético de la cámara de separación
• Evacuación de calor mediante circulación interna
• Cojinetes deslizantes SiC en el lado producto y rodamientos lubricados con aceite en el lado accionamiento
• Anillos de desgaste en aspiración y presión como estándar
• Compensación del empuje axial mediante disco de alivio doble cara
• Diseñada para aplicaciones exigentes en Petróleo y Gas, Química, Petroquímica, Offshore y Marina
