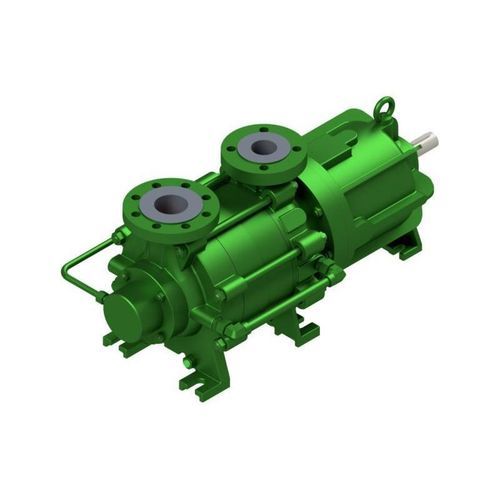

Bomba de canal lateral HZSM

para petróleode combustiblepara hidrocarburos

Descripción del producto
La serie HZSM es una bomba autoaspirante de cuerpo segmentado, de una o varias etapas, equipada con un acoplamiento magnético permanente. La cámara de entrehierro aísla herméticamente el fluido bombeado del exterior. Un caudal de circulación interno evacua el calor generado por las pérdidas por corrientes parásitas.

Desaireación / principio de funcionamiento
El dispositivo de desaireación funciona según el principio de bomba de canal lateral. En el arranque, el líquido presente en la bomba se mezcla con el aire de la línea de aspiración formando una mezcla líquido-gas; la rueda de desaireación impulsa la fracción de aire hacia el tubo de descarga. La disposición del estadio de desaireación en el lado de presión garantiza el vaciado completo de la línea de aspiración y de la carcasa de la bomba.

Acoplamiento magnético y evacuación de calor
La bomba dispone de un acoplamiento magnético permanente; la cámara de entrehierro proporciona la separación hermética. Un flujo de circulación interno elimina el calor producido por las pérdidas por corrientes parásitas.

Rodamientos y estanqueidad
El eje de la bomba se apoya en cojinetes deslizantes de SiC en el lado del producto; el eje de accionamiento tiene rodamientos de bolas engrasados de por vida. Los anillos de desgaste en aspiración y en descarga son estándar. El cierre se realiza mediante el acoplamiento magnético (separación hermética sin garnitura mecánica).

Compensación de empuje axial
La compensación del empuje axial se efectúa mediante un disco de alivio de doble cara cuyas cámaras de alivio están sometidas tanto por el lado de descarga de la bomba como por la presión de la primera etapa.

Aplicaciones

• Petróleo & Gas
• Industria química
• Petroquímica
• Offshore
• Construcción naval / Marina
• Sistemas de abastecimiento & Aviación
• Depósitos / Terminales
• Energías renovables / Ingeniería ambiental

Notas técnicas
* Presiones y temperaturas superiores bajo petición. ** Rendimiento dependiente del tamaño y la velocidad.

Características técnicas / especificaciones

• Q máx.: 600 m³/h [2640 g.p.m.]**
• H máx.: 500 m [1640 ft]**
• Presión de servicio: 16 bar [232 psi]*
• Rango de temperatura: hasta 100° C [212° F]*
• Velocidad máx.: 1750 min−1
• Sellado: acoplamiento magnético
• Instalación: horizontal
• Brida de aspiración: vertical
• Autoaspirante: sí
• Rodamientos: rodantes (accionamiento), cojinetes deslizantes producto (SiC)
• Lubricación: grasa (rodamientos de bolas del accionamiento engrasados de por vida)
• Materiales: Duplex, aleaciones base Ni, fundición esferoidal / fundición de acero, fundición austenítica
• Normas: ISO 15783
• Protección Ex: Categoría 2 / Zona 1
