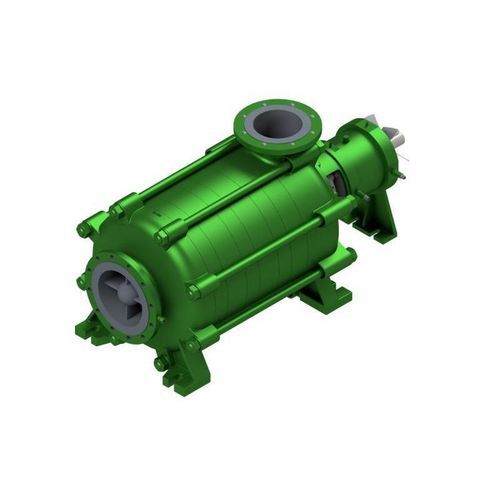

Bomba de rotor HZAR

para hidrocarburosde aceitepara productos químicos

Descripción
La HZAR es una bomba centrífuga monobloque o multietapas, conforme a API 610, diseño BB4, con toma de succión axial. La bancada de succión está diseñada con entrada axial y el impulsor en aspiración presenta una sección de entrada aumentada para conseguir valores de NPSH muy bajos. El equilibrado del empuje axial se realiza mediante orificios de alivio y juegos de estrangulamiento; los anillos de desgaste y de estrangulamiento son estándar en aspiración y descarga. El apoyo de ejes se compone de un rodamiento de rodillos cilíndricos y un par de rodamientos de bolas de contacto angular. Se disponen retenes de cojinete reemplazables en ambos lados. El cierre a la atmósfera se realiza mediante anillos perfilados en configuración metal contra metal. La cámara de juntas está diseñada para alojar sellos mecánicos según API 682.

Aplicaciones

• Petróleo & Gas
• Química
• Petroquímica
• Offshore
• Construcción naval / Marina
• Suministro de combustible & Aviación
• Depósitos / Terminales de almacenamiento
• Energías renovables / Ingeniería ambiental

Documentación
Folleto (alemán) y folleto (inglés) están disponibles para este producto.

Características técnicas / Especificaciones

• Q máx.: 600 m³/h [2640 gpm]**
• H máx.: 500 m [1640 ft]**
• Presión de servicio: 16 bar [232 psi]*
• Temperatura: 200 °C [392 °F]*
• Velocidad máx.: 3500 min−1
• Estanqueidad: sello mecánico
• Instalación: horizontal
• Entrada de succión: axial
• Autoaspirante: sí
• Rodamientos: rodamiento de rodillos cilíndricos y par de rodamientos de bolas de contacto angular (rodamientos), cojinetes lisos
• Lubricación: aceite
• Materiales: Duplex, aleaciones a base de Ni, fundición austenítica
• Normas: API 610
• Protección Ex: Categoría 2 / Zona 1
• Nota: * presiones y temperaturas superiores bajo petición
• Nota: ** depende de la talla y la velocidad
