Encofrado modular ParaTop

de puentesde acerode metal

Resumen
Doka ParaTop convierte el encofrado Top 50 en un encofrado de voladizo sin apoyo en el suelo, operable íntegramente desde arriba. La zapata de montaje innovadora simplifica la instalación y compensa las tolerancias de posicionamiento.

Uso flexible

• Fijación a tableros de puente de hormigón o acero mediante dos tipos de zapatas de encastre.
• Adaptable a diferentes secciones de voladizo utilizando componentes modulares Top 50.
• La separación de ménsulas es independiente de los ejes de los conectores de corte y evita colisiones con chapas de refuerzo dentro del ancho de influencia permitido.

Menos equipo y trabajo de montaje

• Todas las operaciones (montaje, alineación, armado, hormigonado, desencofrado) se realizan desde el tablero — no se requieren plataformas ni andamios debajo de la estructura.
• Amplios anchos de influencia que reducen el número de planos de ménsulas necesarios.
• Conos de encastre cromados para un desencofrado más sencillo; no se necesitan mangas de montaje.

Rápido avance de la obra

• Secuencia de montaje simple con solo tres componentes ParaTop: zapata, perfil de encastre y cono de encastre.
• Uniones por pernos que acortan los tiempos de montaje y desmontaje frente a las uniones atornilladas.
• Posibilidad de montar las zapatas con antelación para acelerar el proceso.
• Zapata abierta por delante que reduce el tiempo de grúa al evitar el laborioso enhebrado de anclajes al colgar el encofrado.

Fijación y aplicación

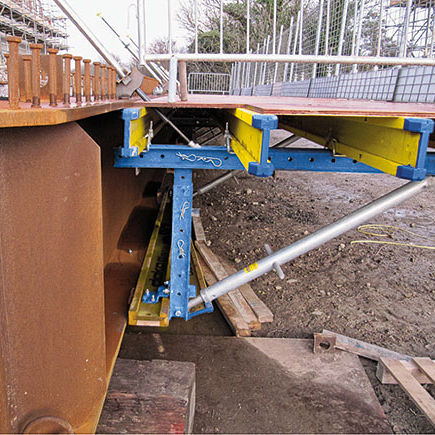

El encofrado de voladizo ParaTop se fija al tablero del puente mediante anclajes inclinados recuperables. Es adecuado para puentes mixtos acero-hormigón y puentes prefabricados, y está diseñado para ser operado completamente desde arriba mientras compensa imprecisiones de instalación mediante la zapata de encastre.

Referencias (ejemplos)

• Västlänken
• Randselva Bridge
• Bridge Junglinster

Especificaciones técnicas

• Tipo: encofrado de voladizo sin apoyo en el suelo para puentes (mixto acero-hormigón y prefabricados).
• Operación: completamente desde arriba (no requiere encofrado inferior).
• Compatibilidad: componentes modulares Top 50.
• Componentes principales: zapata, perfil de encastre, cono de encastre.
• Zapata: dos tipos para hormigón o acero; compensa tolerancias de instalación.
• Distancias entre ménsulas: flexibles dentro del ancho de influencia permitido; independientes de los conectores de corte.
• Fijación: anclajes inclinados recuperables al tablero.
• Conos: cromados para facilitar el desencofrado; posibilidad de montaje adelantado de las zapatas.
• Montaje: uniones por pernos para reducir tiempos; zapata abierta al frente que reduce el trabajo de grúa y anclaje.
