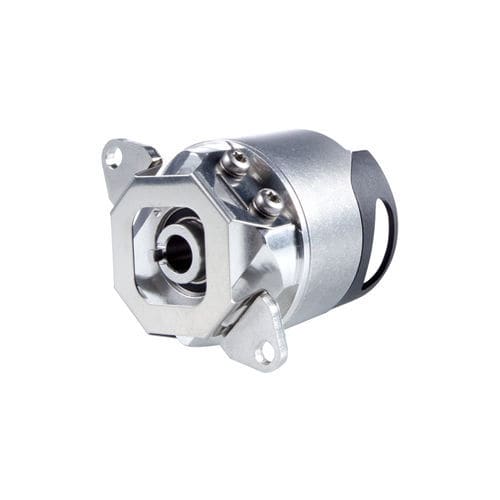

Encoder rotativo absoluto ECN 1100

mecánicoDRIVE-CLiQ5 V CC

Codificadores rotativos absolutos con cojinete integrado Acoplamiento de estator para superficie plana Tolerancia axial de hasta ±0,5 mm Eje hueco ciego Precisión de posicionamiento de hasta ± 60'' 8 388 608 posiciones/rev. Funcionalidad multivuelta para hasta 4096 revoluciones Temperatura máxima de funcionamiento: 115 °C Interfaces: EnDat y DRIVE-CLiQ Acoplamiento directo al eje El eje hueco permite acoplar directamente el codificador rotativo al eje de acoplamiento. No se requiere un acoplamiento adicional del rotor. La elevada rigidez resultante permite mayores anchos de banda en el bucle de control, reduce la imprecisión y simplifica la instalación. Seguridad funcional Los codificadores rotativos de esta serie están disponibles con seguridad funcional y una conexión mecánica segura. Una vez integrados en una aplicación con un nivel de seguridad de hasta SIL 2, minimizan los fallos de funcionamiento y facilitan el funcionamiento seguro de máquinas y sistemas. Acoplamiento flexible El acoplamiento del estator compensa el juego entre el motor y el codificador rotativo, corrigiendo así de forma fiable la imprecisión. Incluso se pueden compensar la inclinación y el juego axial. El acoplamiento del estator también facilita el montaje sobre una superficie plana. Diseño compacto Los encoders de la serie ECN/EQN 1100 ofrecen una alta fiabilidad y resistencia en un diseño compacto. Su reducido tamaño los hace ideales para espacios de instalación reducidos.
