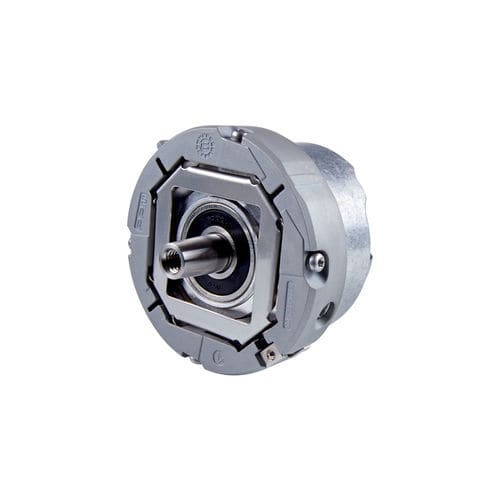

Encoder rotativo incremental ERN 1300

de vías de conmutación24 Vccrobusto

Codificadores rotativos incrementales con cojinete integrado Alta tolerancia axial de hasta ±0,5 mm Eje cónico Precisión de posicionamiento muy alta, de hasta ±16" Temperatura máxima de funcionamiento: 120 °C Interfaz: 1 VPP y TTL Diseño robusto El eje cónico permite acoplar directamente el codificador rotativo al eje de acoplamiento. No se requiere ningún acoplamiento adicional del rotor. La elevada rigidez resultante permite anchos de banda más altos en el bucle de control, reduce la imprecisión y simplifica la instalación. Acoplamiento flexible El acoplamiento del estator compensa el juego entre el motor y el codificador rotativo, corrigiendo así de forma fiable las imprecisiones. Incluso se pueden compensar la inclinación y el juego axial. El acoplamiento del estator también facilita el montaje y es compatible con los modelos ECN/EQN 1300 y ECI/EBI/EQI 1300. Señales de conmutación Además de las señales de salida incrementales, los codificadores rotativos de esta serie también emiten señales de conmutación sinusoidales o en bloques para el control directo de la conmutación. No se necesitan sensores Hall adicionales para el control del motor. Estándar contrastado Los codificadores rotativos de esta serie ofrecen una alta fiabilidad y una tecnología perfeccionada en un diseño muy robusto. Durante décadas, un gran número de ellos han demostrado con éxito su eficacia en la industria y en ascensores de todo el mundo. Posicionamiento preciso Los codificadores rotativos con cojinete integrado y acoplamiento del estator garantizan una alta precisión constante. Gracias a unos componentes perfectamente adaptados entre sí, se pueden alcanzar precisiones del sistema de hasta ±16 segundos de arco.
