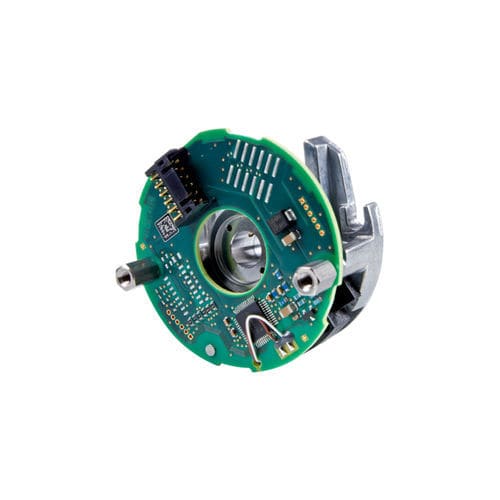

Encoder rotativo incremental ERO 1200

mecánicode eje hueco5 V CC

Codificadores rotatorios incrementales sin rodamiento integrado Tolerancia axial de hasta ±0,2 mm Eje pasante hueco Compuesto por una unidad de exploración y un disco graduado Precisión de posicionamiento de hasta ±60" Temperatura máxima de funcionamiento 100 °C Interfaces: 1 VPP y TTL Diámetro de la carcasa ≈ 52 mm Diseño robusto Su eje hueco permite que estos codificadores rotativos se acoplen directamente al eje de acoplamiento. No es necesario un acoplamiento adicional del rotor. La gran rigidez resultante permite mayores anchos de banda en el lazo de control, reduce la imprecisión y simplifica la instalación. Diseño modular Los codificadores rotativos de esta serie constan de una unidad de exploración y un conjunto de disco/cubo. Como estos encoders no tienen fricción, no se ejerce ningún par de arranque adicional. Su precisión de posicionamiento viene determinada en gran medida por el número de líneas seleccionado para el disco graduado en el momento del pedido. Altas velocidades del eje El diseño modular sin rodamiento integrado permite alcanzar altas velocidades mecánicas de hasta 25.000 rpm. La velocidad del eje eléctricamente admisible surge de la frecuencia de salida máxima y del número de líneas seleccionado del conjunto disco/cubo. Diseño compacto Los codificadores rotativos de esta serie se caracterizan por su gran robustez y fiabilidad en un diseño compacto, con un diámetro exterior de 52 mm. Sus reducidas dimensiones y la exploración sin contacto hacen que esta serie de codificadores rotativos sea muy versátil.
