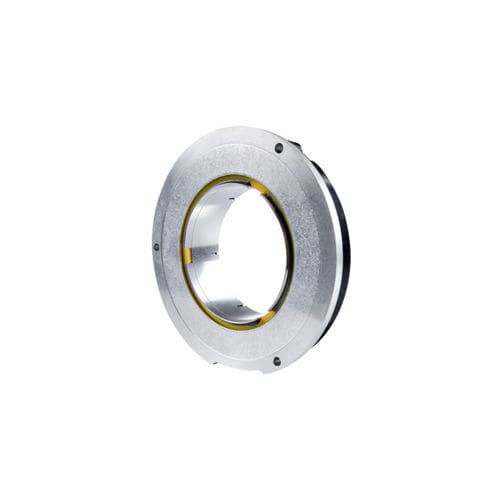

Encoder rotativo absoluto ECI/EBI 100 series

inductivode eje huecomultivuelta

Encoders rotativos sin rodamientos integrados Adicionalmente a la precisión del propio sistema, el montaje y ajuste de la unidad de captación normalmente tienen un efecto significante en la precisión que puede ser lograda con los encoders rotativos sin rodamientos integrados. De particular importancia son la excentricidad del montaje y desviación radial del eje. Los encoders rotativos inductivos ECI/EQI 1300 son mecanicamente compatibles con los encoders de captación fotoeléctrica ExN 1300: el eje es fijado mediante un tornillo central. El estator del encoder es bloqueado mediante un tornillo de apriete axial contra el alojamiento. Con la gama de encoders rotativos ECI 4000/EBI 4000, HEIDENHAIN amplía el programa actual de sistemas de medida de posición inductivos. Ambas variantes son aparatos modulares sin rodamiento integrado con un diámetro de eje hueco de 90 mm. Están especialmente indicados para aplicaciones en motores torque y de eje hueco en la tecnología general de accionamientos y automatización. Los encoders rotativos modulares ERO, de captación fotoeléctrica, de HEIDENHAIN consisten en un disco graduado con eje hueco y una unidad de captación. Están particularmente diseñados para su instalación en espacios reducidos o en aplicaciones donde se requiera una fricción nula.
