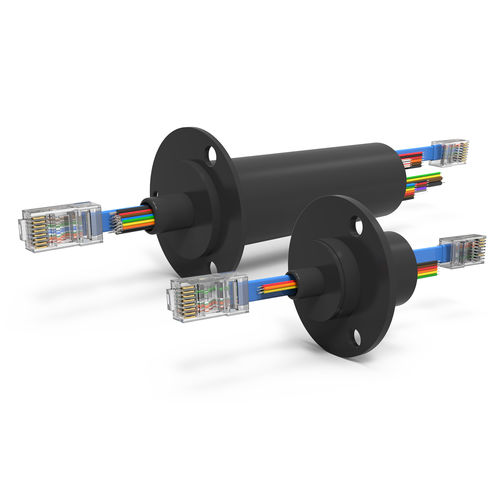

Anillo colector vía Ethernet ESE series

Gigabit Ethernet1 Gbps100 Mbps

Descripción
La serie ESE de anillos colectores Ethernet es un conjunto giratorio diseñado para transferir potencia, circuitos de control y datos (analógicos y digitales) desde entradas fijas a salidas giratorias. Los modelos admiten 100Base-T y 1000Base-T Ethernet junto con combinaciones de circuitos de potencia de 2 A, 5 A y 10 A. La serie utiliza contactos oro sobre oro para reducir el ruido eléctrico y prolongar la vida útil. Las unidades estándar están disponibles con 8 a 51 circuitos. Se proporcionan sellos para entornos con polvo ligero y salpicaduras; hay una carcasa protectora IP65 opcional.

Resumen de especificaciones clave
Clasificación de corriente | Serie
2A | ES, ESM, EST, ESE, ESET
5A | ESM, EST, ESE, ESET
10A | ESM, EST, ESE, ESET
Otros | Soluciones a medida disponibles

Clasificación de tensión | Serie
120V | ES, ESM, EST, ESE, ESET
240V | ES, ESM, EST, ESE, ESET
600V | EST, ESET
Otros | Soluciones a medida disponibles

Velocidad de datos | Serie
Menos de 50 Mbps (No Ethernet) | ES, ESM, EST
100 Mbps (100Base-T) | ESE, ESET
1 Gbps (1000Base-T) | ESE, ESET
Otros | Soluciones a medida disponibles

Configuraciones (selección)
Parte # | Circuitos totales | (Circuitos) Amperios | Clasificación de tensión | Longitud de cápsula | Velocidad máxima de operación | Velocidad máxima de datos
ESE224 | 8 | (2x) 2A, (2x) 10A, (1x) Ethernet | 240V | 1.680" [43 mm] | 250 RPM | Hasta 100 Mbps (100Base-T)
ESE64 | 10 | (6x) 2A, (1x) Ethernet | 240V | 1.410" [36 mm] | 250 RPM | Hasta 100 Mbps (100Base-T)
ESE264 | 12 | (6x) 2A, (2x) 5A, (1x) Ethernet | 240V | 1.680" [43 mm] | 250 RPM | Hasta 100 Mbps (100Base-T)
ESE284 | 14 | (8x) 2A, (2x) 10A, (1x) Ethernet | 240V | 1.950" [50 mm] | 250 RPM | Hasta 100 Mbps (100Base-T)
ESE2124 | 18 | (12x) 2A, (2x) 5A, (1x) Ethernet | 240V | 1.950" [50 mm] | 250 RPM | Hasta 100 Mbps (100Base-T)
ESE24278 | 41 | (27x) 2A, (4x) 5A, (2x) 10A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | Hasta 1 Gbps (1000Base-T)
ESE8278 | 43 | (27x) 2A, (8x) 5A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | Hasta 1 Gbps (1000Base-T)
ESE2358 | 45 | (35x) 2A, (2x) 10A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | Hasta 1 Gbps (1000Base-T)
ESE4358 | 47 | (35x) 2A, (4x) 5A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | Hasta 1 Gbps (1000Base-T)
ESE438 | 51 | (43x) 2A, (1x) Ethernet | 240V | 3.500" [89 mm] | 250 RPM | Hasta 1 Gbps (1000Base-T)

Características / Puntos clave

• Soporte Ethernet: 100Base-T (100 Mbps) y 1000Base-T (1 Gbps) según modelo
• Contactos oro sobre oro de alto rendimiento para bajo ruido eléctrico
• Circuitos de potencia en combinaciones de 2 A, 5 A y 10 A
• Modelos estándar: 8 a 51 circuitos (varias configuraciones disponibles)
• Sellos para polvo ligero y salpicaduras; caja IP65 opcional
• Calibres de conductor: 28, 26, 20, 16 AWG
• Longitud de cable: 48" [1219 mm] estándar
• Material del conductor: cobre bañado en plata
• Material de contacto: oro
• Ruido eléctrico: 60 milliohms (máx.)
• Opciones coaxiales disponibles (RG178 / RG179)
• Rodamiento de bolas de precisión para vida útil prolongada
• Terminaciones Ethernet según cableado T568B con conectores RJ45
• Cumple con los formatos IEEE 802.3
• Transfiere señales analógicas, digitales y de datos; compatible con protocolos de bus de campo comunes

Notas
Los valores dependen de los parámetros específicos de la aplicación; la vida útil operativa depende de la velocidad de rotación, el ciclo de trabajo y la temperatura. Consulte la documentación del fabricante para límites específicos de la aplicación.
