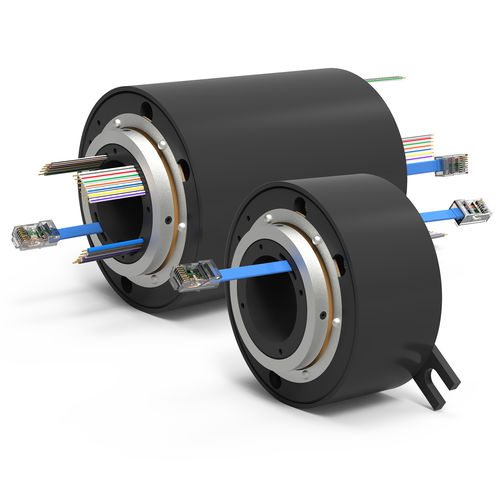

Anillo colector vía Ethernet ESET series

Gigabit Ethernet1 Gbps100 Mbps

Descripción
El anillo colector Ethernet con orificio pasante de la serie ESET es un conjunto giratorio diseñado para transferir potencia, circuitos de control y datos (analógicos/digitales) entre entradas fijas y salidas giratorias. Cuenta con un orificio pasante de 1,5 in (38,1 mm) para montaje en eje y admite Ethernet 100Base-T o 1000Base-T con terminación RJ45. Emplea contactos de cepillo de fibra de bajo desgaste que no requieren lubricación. Los modelos estándar van de 4 a 22 circuitos. Existen soluciones integradas fluido + eléctrico para paquetes combinados de unión rotativa y anillo colector eléctrico.

Características clave

• Orificio pasante 1,5 in (38,1 mm) para montaje directo en eje
• Soporte Ethernet: 100Base-T (100 Mbps) y 1000Base-T (1 Gbps) con terminación RJ45
• Contactos de cepillo de fibra de bajo desgaste — sin necesidad de lubricación
• Recuento de circuitos estándar de 4 a 22; configuraciones personalizables disponibles
• Paquetes integrados fluido + eléctrico disponibles para unión rotativa combinada y transmisión eléctrica

Configuraciones (modelos seleccionados)

• ESET4 — Circuitos totales: 4; (1x) Ethernet; Tensión nominal: 240V; Longitud de cápsula: 2,130" (54 mm); Velocidad máxima: 250 RPM; Velocidad de datos máx.: Hasta 100 Mbps (100Base-T)
• ESET8 — Circuitos totales: 8; (1x) Ethernet; Tensión nominal: 240V; Longitud de cápsula: 3,070" (78 mm); Velocidad máxima: 250 RPM; Velocidad de datos máx.: Hasta 1 Gbps (1000Base-T)
• ESET68 — Circuitos totales: 14; (6x) 10A, (1x) Ethernet; Tensión nominal: 600V; Longitud de cápsula: 4,010" (102 mm); Velocidad máxima: 250 RPM; Velocidad de datos máx.: Hasta 1 Gbps (1000Base-T)
• ESET128 — Circuitos totales: 20; (12x) 10A, (1x) Ethernet; Tensión nominal: 600V; Longitud de cápsula: 4,940" (125 mm); Velocidad máxima: 250 RPM; Velocidad de datos máx.: Hasta 1 Gbps (1000Base-T)
• ESET184 — Circuitos totales: 22; (18x) 10A, (1x) Ethernet; Tensión nominal: 600V; Longitud de cápsula: 4,940" (125 mm); Velocidad máxima: 250 RPM; Velocidad de datos máx.: Hasta 100 Mbps (100Base-T)

Especificaciones clave
Corriente nominal

• 2A — ES, ESM, EST, ESE, ESET
• 5A — ESM, EST, ESE, ESET
• 10A — ESM, EST, ESE, ESET
• Otro — Personalizado

Tensión nominal

• 120V — ES, ESM, EST, ESE, ESET
• 240V — ES, ESM, EST, ESE, ESET
• 600V — EST, ESET
• Otro — Personalizado

Montaje

• Brida — ES, ESM, ESE
• Orificio pasante — EST, ESET
• Otro — Personalizado

Velocidad de datos

• Menos de 50 Mbps (No-Ethernet) — ES, ESM, EST
• 100 Mbps (100Base-T) — ESE, ESET
• 1 Gbps (1000Base-T) — ESE, ESET
• Otro — Personalizado

Notas

• *600V máx. en circuitos de alimentación 16 AWG. 240V máx. en el cable Ethernet. Los valores dependen de una combinación de parámetros de aplicación; la vida útil operativa depende de la velocidad de rotación, el ciclo de trabajo y la temperatura. Consulte la guía de especificaciones del producto para requisitos específicos de la aplicación.
