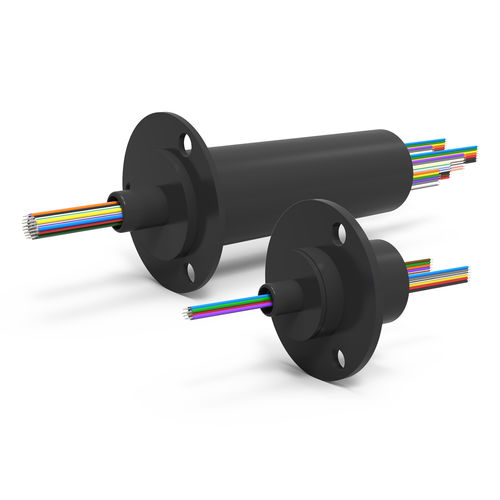

Anillo colector eléctrico ES series

de cápsulaindustrialde cobre

Descripción general
La serie ES de anillos colectores eléctricos es un conjunto giratorio para transferir señales analógicas y digitales, circuitos de control y datos desde entradas fijas a salidas giratorias. El diseño en cápsula compacto presenta bajo par, contactos oro sobre oro y cables flexibles codificados por color. Los modelos estándar van de 6 a 56 circuitos; cuentan con sellos para polvo ligero y salpicaduras y una carcasa opcional IP65 para protección total. Paquetes integrados combinados de fluido y electricidad disponibles bajo petición.

Características clave

• Cápsula compacta con diseño de bajo par
• Contactos oro sobre oro para transferencia fiable de señales
• Cables flexibles codificados por color (calibres estándar indicados más abajo)
• Longitud estándar de cable: 48" [1219 mm]
• Calibre: 28 AWG, 26 AWG
• Material de cable: cobre estañado en plata
• Ruido eléctrico: hasta 60 milliohmios (máx.)
• Sellado contra polvo ligero, salpicaduras y condensación; carcasa IP65 opcional para rotación continua 360° hasta 250 RPM
• Transfiere señales analógicas y digitales; compatible con buses de datos comunes (según aplicación)

Especificaciones introductorias (resumen)
Clasificación de corriente | Series
2A | ES, ESM, EST, ESE, ESET
5A | ESM, EST, ESE, ESET
10A | ESM, EST, ESE, ESET
Otro | Personalizado

Clasificación de voltaje | Series
120V | ES, ESM, EST, ESE, ESET
240V | ES, ESM, EST, ESE, ESET
600V | EST, ESET
Otro | Personalizado

Montaje | Series
Brida | ES, ESM, ESE
Agujero pasante | EST, ESET
Otro | Personalizado

Velocidad máxima de datos | Series
Menos de 50 Mbps (No-Ethernet) | ES, ESM, EST
100 Mbps (100Base-T) | ESE, ESET
1 Gbps (1000Base-T) | ESE, ESET
Otro | Personalizado

Configuraciones (tabla de modelos seleccionados)
Ref. | Circuitos totales | (Circuitos) Amperios | Voltaje | Longitud cápsula | Vel. operativa máx. | Vel. datos máx.
ES6 | 6 | (6x) 2A | 240V | 1.140" [29 mm] | 250 RPM | Menos de 50 Mbps
ES6A | 6 | (6x) 2A | 120V | 0.850" [22 mm] | 100 RPM | Menos de 50 Mbps
ES12 | 12 | (12x) 2A | 240V | 1.410" [36 mm] | 250 RPM | Menos de 50 Mbps
ES12A | 12 | (12x) 2A | 120V | 1.100" [28 mm] | 100 RPM | Menos de 50 Mbps
ES18 | 18 | (18x) 2A | 240V | 1.680" [43 mm] | 250 RPM | Menos de 50 Mbps
ES24 | 24 | (24x) 2A | 240V | 1.950" [50 mm] | 250 RPM | Menos de 50 Mbps
ES36 | 36 | (36x) 2A | 240V | 2.600" [66 mm] | 250 RPM | Menos de 50 Mbps
ES56 | 56 | (56x) 2A | 240V | 3.500" [89 mm] | 250 RPM | Menos de 50 Mbps
Disponible también en "-L" perfil bajo y otras variantes (longitudes de cápsula y velocidades máximas varían según la pieza).

Notas sobre la transferencia de datos
La transferencia fiable de datos digitales depende de niveles de señal, tipo/longitud de cable, puesta a tierra y apantallamiento. Para aplicaciones de alta velocidad o Ethernet, seleccione las series compatibles Ethernet (ESE / ESET) o consulte ingeniería para verificación de compatibilidad.

Especificaciones técnicas

• Serie: ES Series (cápsula estándar)
• Circuitos estándar: 6, 12, 18, 24, 36, 56 (otras variantes disponibles)
• Corriente típica por circuito: 2 A (otras series soportan 5 A, 10 A)
• Opciones de voltaje: 120 V, 240 V (600 V en series seleccionadas)
• Ejemplos de longitudes de cápsula: ES6 1.140" [29 mm], ES12 1.410" [36 mm], ES24 1.950" [50 mm], ES56 3.500" [89 mm]
• Velocidad operativa máx.: depende del modelo, típicamente 100 RPM hasta 250 RPM
• Velocidad de datos máx.: menos de 50 Mbps (ES); 100 Mbps y 1 Gbps en series Ethernet
• Calibre de cable: 28 AWG o 26 AWG
• Longitud de cable (estándar): 48" [1219 mm]
• Material de cable: cobre bañado en plata
• Material de contactos: oro sobre oro
• Ruido eléctrico: hasta 60 milliohmios (máx.)
• Protección ambiental: sellado para polvo ligero/salpicaduras; carcasa IP65 opcional
• Temperatura de funcionamiento: -40°F a 176°F [-40°C a 80°C]
• Opciones: paquetes integrados fluido+eléctrico y servicio de ingeniería personalizado disponibles
