Anillo colector de cápsula ESM series

estándarcon contacto flexiblecon contactos de oro

Presentación

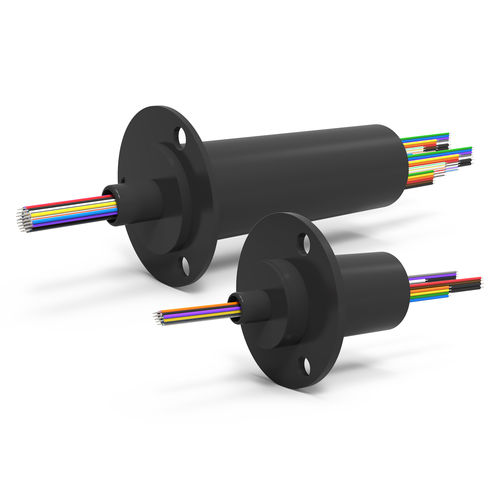

El anillo deslizante eléctrico de la serie ESM es un conjunto giratorio de tipo cápsula, compacto, diseñado para transferir potencia, circuitos de control y datos analógicos/digitales entre entradas estáticas y salidas giratorias. Incorpora contactos oro sobre oro, rodamientos de bolas de precisión para larga vida útil, bajo ruido eléctrico y cables flexibles con codificación de color. Los modelos estándar están disponibles de 9 a 52 circuitos y admiten velocidades de datos de hasta 50 megabits/segundo. Las unidades incluyen sellos para entornos con polvo ligero y salpicaduras. Hay disponible una carcasa protectora opcional con clasificación IP65 para mayor protección contra agua y polvo. También se ofrecen opcionalmente paquetes integrados fluido + eléctrico (unión rotativa de fluido + anillo deslizante eléctrico).

Características principales

• Funciones de transferencia: potencia, circuitos de control, datos analógicos y digitales
• Material de contacto: contactos oro sobre oro para bajo ruido eléctrico
• Rodamiento: rodamientos de bolas de precisión para larga vida útil
• Cables: conductores flexibles y codificados por color
• Estanqueidad: sellos para polvo ligero y salpicaduras; carcasa protectora IP65 opcional para protección completa agua/polvo
• Rango típico de circuitos: modelos estándar 9 a 52 circuitos
• Clasificaciones típicas de corriente: 2A, 5A, 10A (las opciones por circuito dependen de la configuración)
• Capacidad de transferencia de datos: admite velocidades de hasta 50 Mbps (no Ethernet)

Ejemplos de configuraciones (selección)
Ejemplos de piezas y longitudes típicas de cápsula:
ESM36 — 9 circuitos — longitud de cápsula 1.940" [49 mm]
ESM312 — 15 circuitos — longitud de cápsula 1.940" [49 mm]
ESM420 — 24 circuitos — longitud de cápsula 2.600" [66 mm]
ESM428 — 32 circuitos — longitud de cápsula 2.600" [66 mm]
ESM440 — 44 circuitos — longitud de cápsula 3.500" [89 mm]
ESM448 — 52 circuitos — longitud de cápsula 3.500" [89 mm]

Tabla — Corriente nominal vs Serie
Corriente nominal | Serie
2A | ES, ESM, EST, ESE, ESET
5A | ESM, EST, ESE, ESET
10A | ESM, EST, ESE, ESET

Tabla — Tensión nominal vs Serie
Tensión nominal | Serie
120V | ES, ESM, EST, ESE, ESET
240V | ES, ESM, EST, ESE, ESET
600V | EST, ESET

Observaciones sobre datos digitales
La transmisión fiable de señales digitales depende de una combinación de parámetros de aplicación (topología, cableado, longitud, velocidad, interferencias, etc.). Las cifras de rendimiento (p. ej., «hasta 50 Mbps») se refieren a condiciones típicas de la serie ESM y no garantizan compatibilidad con todos los protocolos digitales. Para requerimientos Ethernet/100Base-T/1G, seleccionar series diseñadas para esos anchos de banda.
