Racor giratorio para fluido refrigerante BU-06124
de 4 pasosde acero inoxidablecon anillo eléctrico colector integrado

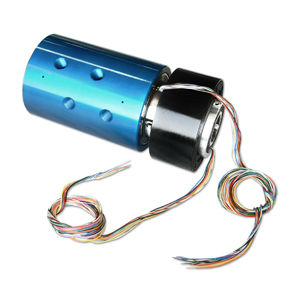

Racor giratorio para fluido refrigerante - BU-06124 - DSTI - Dynamic Sealing Technologies - de 4 pasos / de acero inoxidable / con anillo eléctrico colector integrado
Racor giratorio para fluido refrigerante - BU-06124 - DSTI - Dynamic Sealing Technologies - de 4 pasos / de acero inoxidable / con anillo eléctrico colector integrado
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de DSTI - Dynamic Sealing Technologies

Características

Medio
para fluido refrigerante
Número de pasos
de 4 pasos
Material
de acero inoxidable
Otras características
de anillo, con anillo eléctrico colector integrado
Velocidad de rotación

Máx.: 9 rpm
(56,55 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Presión

Máx.: 2 bar
(29 psi)

Mín.: 0 bar
(0 psi)

Tamaño nominal

Máx.: 73,7 mm
(2,902 in)

Mín.: 25,4 mm
(1 in)

Descripción

Visión general
El BU-06124 es una unión rotativa de 4 pasos diseñada para equipos de soldadura para suministrar y devolver refrigerante. Se monta en el eje del cliente mediante un extremo de eje especializado e integra un anillo deslizante eléctrico para la transferencia de datos durante la rotación.

Contexto del proyecto
  • Industria: Automatización de plantas
  • Número de pasos: 4–5 pasos (configurado como 4 en esta unidad)
  • Rango de tamaño de paso: 0.250"–0.374" [6.35 mm–9.50 mm]
  • Velocidad de rotación (RPM): 0–24 RPM (máx. operativo usado: 9 RPM)
  • Rango de presión (PSI): 0–199 PSI [0–14 BAR] (requisito del proyecto)
  • Medio: Refrigerante
  • Material: Acero inoxidable
  • Rango de diámetro pasante: 1.0"–2.9" [25.4 mm–73.7 mm]
  • Entorno: Interior
  • Opciones: Anillo deslizante integrado


Especificaciones técnicas
  • Industria: Automatización de plantas
  • Tipo de medio: Refrigerante
  • Entorno: Interior
  • Material: Acero inoxidable
  • Presión máxima: 25 PSI [2 BAR]
  • Velocidad máxima: 9 RPM
  • Número de pasos: 4
  • Tamaño del paso: 0.250" [6.4 mm]
  • Diámetro pasante: 1.190" [30.2 mm]
  • Diámetro exterior: 3.750" [95.3 mm]
  • Longitud: 7.935" [201.5 mm]
  • Características destacadas: extremo de eje especializado para montaje en cliente; anillo deslizante eléctrico integrado para transferencia de datos; diseñado para suministro/retorno de refrigerante en aplicaciones de soldadura


Aplicaciones y notas de instalación
La unidad está pensada para maquinaria de soldadura en interiores donde se requiere suministro controlado de refrigerante y transmisión de datos a través de una interfaz giratoria. El montaje requiere la coincidencia de las dimensiones del eje del cliente; consulte los planos de ingeniería para el acoplamiento del extremo de eje y las conexiones eléctricas del anillo deslizante.

Opciones
  • Configuración de anillo deslizante para canales de datos
  • Opciones de material y sellado disponibles según los requisitos del proyecto
