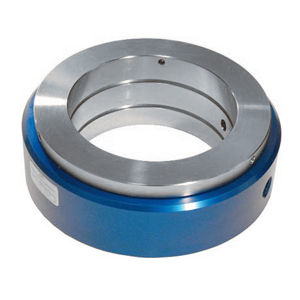

Racor giratorio para agua SF-05231

industrialpara aplicaciones neumáticaspara automatismo

Descripción general

Unión rotativa de paso único diseñada para una pinza neumática en una bobinadora. Integra un diseño especificado por el cliente en la construcción existente. Diseñada para bajo par de giro y estructura primaria ligera en aluminio. Adecuada para agua en ambientes interiores.

Industria / Aplicación

• Automatización de plantas
• Producción de metales

Medio y entorno

• Tipo(s) de medio: Agua
• Entorno: Uso en interiores

Materiales

• Aluminio (estructura principal)
• Acero al carbono / aleado (componentes)

Rendimiento

• Presión máxima: 100 PSI (7 BAR)
• Velocidad máxima: 25 RPM

Pasajes y dimensiones

• Número de pasajes: 1
• Tamaño del paso: 0.375" (9,5 mm)
• Agujero pasante: 5.000" (127 mm)
• Diámetro exterior: 7.750" (196,9 mm)
• Longitud: 2.830" (71,9 mm)

Atributos relacionados con el proyecto

• # de pasajes: 1 Passage
• Rango de tamaño de paso (relacionado): 0.375" - 0.499" (9,53 mm - 12,67 mm)
• Velocidad de rotación (relacionada): 25 - 99 RPM
• Presión (relacionada): 0 - 199 PSI (0 - 14 BAR)
• Agujero pasante (relacionado): 3.0" - 5.9" (76,2 mm - 149,9 mm)

Especificaciones técnicas

• Modelo / ID de proyecto: SF-05231
• Diseño: Unión rotativa de paso único para pinza neumática / bobinadora
• Construcción: Integración especificada por el cliente en la construcción existente
• Par: Bajo par de rotación (requisito del cliente)
• Estructura: Ligera, estructura primaria en aluminio
• Materiales: Aluminio; acero al carbono / aleado
• Medio: Agua
• Entorno: Uso en interiores
• Presión máxima: 100 PSI (7 BAR)
• Velocidad máxima: 25 RPM
• Número de pasajes: 1
• Tamaño del paso: 0.375" (9,5 mm)
• Agujero pasante: 5.000" (127 mm)
• Diámetro exterior: 7.750" (196,9 mm)
• Longitud: 2.830" (71,9 mm)
