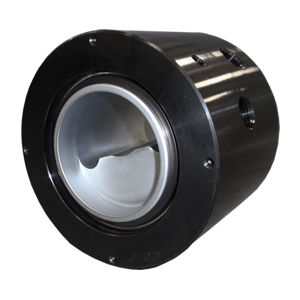

Racor giratorio para aceite FM-06303

de 3 pasosindustrialde acero

Descripción general
Unión rotativa de 3 vías diseñada para una aplicación de automatización industrial. Presenta una carcasa compacta especificada por el cliente y un orificio pasante personalizado para minimizar el volumen de instalación.

Especificaciones clave

• Industria: Automatización industrial
• Medio: Aceite
• Material: Carbono / Acero aleado
• Presión máxima: 3.000 PSI (207 BAR)
• Número de vías: 3
• Tamaño de vía: 0.375" (9,5 mm)
• Orificio pasante: 0.250" (6,4 mm)
• Diámetro: 3.187" (80,9 mm)
• Longitud: 3.187" (80,9 mm)

Parámetros de proyecto relacionados (referencia)

• Velocidad de rotación (relacionada): 25 - 99 RPM
• Presión (relacionada): 200 - 6.499 PSI (14 - 448 BAR)
• Tamaño de vía (relacionado): 0.375" - 0.499" (9,53 mm - 12,67 mm)
• Orificio pasante (relacionado): menos de 1" (25,4 mm)
• Opciones (relacionadas): Anillo colector (opción disponible)

Descripción
Unión rotativa personalizada de 3 vías, desarrollada para cumplir con los requisitos de espacio e interfaz en aplicaciones de automatización. Construcción en carbono/acero aleado con orificio pasante reducido para minimizar el espacio de montaje manteniendo la rigidez estructural.

Especificaciones técnicas

• Modelo / ID de proyecto: FM-06303
• Aplicación / Industria: Automatización industrial
• Medio: Aceite
• Material: Carbono / Acero aleado
• Presión máxima: 3.000 PSI (207 BAR)
• Número de vías: 3
• Tamaño de vía: 0.375" (9,5 mm)
• Orificio pasante: 0.250" (6,4 mm)
• Diámetro exterior: 3.187" (80,9 mm)
• Longitud: 3.187" (80,9 mm)
• Ejemplo de rango de velocidad de rotación: 25 - 99 RPM
• Ejemplo de rango de presión: 200 - 6.499 PSI (14 - 448 BAR)
• Ejemplo de rango de tamaño de vías: 0.375" - 0.499" (9,53 mm - 12,67 mm)
