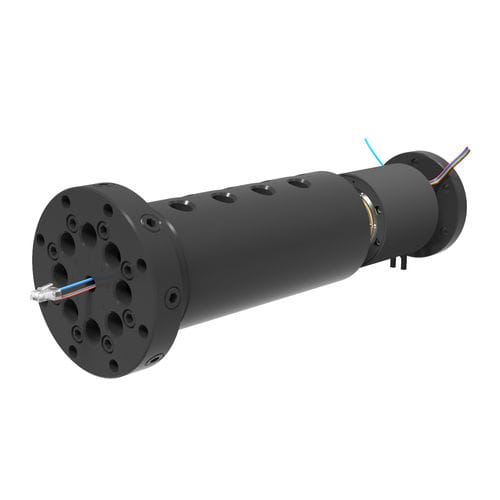

Racor giratorio para aire comprimido WF-0690408
para gasde 8 pasospara la industria

Racor giratorio para aire comprimido - WF-0690408 - DSTI - Dynamic Sealing Technologies - para gas / de 8 pasos / para la industria
Racor giratorio para aire comprimido - WF-0690408 - DSTI - Dynamic Sealing Technologies - para gas / de 8 pasos / para la industria
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de DSTI - Dynamic Sealing Technologies

Características

Medio
para aire comprimido, para gas
Número de pasos
de 8 pasos
Aplicaciones
para la industria, para automatismo, para aplicaciones neumáticas, para altas cargas
Material
de acero al carbono
Otras características
de anillo, con anillo eléctrico colector integrado
Velocidad de rotación

Máx.: 5 rpm
(31,42 rad.min-1)

Mín.: 0 rpm
(0 rad.min-1)

Presión

Máx.: 8 bar
(116 psi)

Mín.: 0 bar
(0 psi)

Tamaño nominal

17,8 mm
(0,701 in)

Descripción

Descripción
Unión rotativa personalizada de 8 vías diseñada para suministrar aire de taller a varias estaciones en una mesa indexada/ensamblaje. Incorpora un eje y bridas de carcasa diseñados a medida, un anillo deslizante Ethernet integrado para transmisión eléctrica/comunicación, y una construcción resistente soportando la carga axial especificada.

Información clave
  • Industria: Automatización de planta
  • Tipo(s) de medio: Gas (aire de taller)
  • Entorno: Interior
  • Material: Carbono / acero aleado
  • Presión máx.: 120 PSI (8 BAR)
  • Velocidad máx.: 5 RPM


Geometría
  • Número de vías: 8
  • Tamaño de vía: 0,700" (17,8 mm)
  • Agujero pasante: 0,50" (12,7 mm)
  • Diámetro: 6,22" (158 mm)
  • Longitud: 18,60" (472,4 mm)


Características / Opciones
  • Eje y bridas de carcasa diseñados a medida para la interfaz de la mesa indexada
  • Anillo deslizante Ethernet integrado para continuidad de señales y alimentación durante la rotación
  • Construcción resistente capaz de soportar una carga axial de 2.000 lb
  • Configurado para suministrar aire a varias estaciones de ensamblaje/indexado


Especificaciones técnicas
  • Tipo de modelo: Unión rotativa personalizada (proyecto WF-0690408)
  • Número de vías: 8
  • Tamaño de vía: 0,700" (17,8 mm)
  • Agujero pasante: 0,50" (12,7 mm)
  • Diámetro total: 6,22" (158 mm)
  • Longitud total: 18,60" (472,4 mm)
  • Presión máxima: 120 PSI (8 BAR)
  • Velocidad máxima de rotación: 5 RPM
  • Medio: Gas (aire de taller)
  • Material: Carbono / acero aleado
  • Entorno: Interior
  • Capacidad de carga: Diseñado para 2.000 lb de carga axial
  • Opciones indicadas: Construcción portante, integración de anillo deslizante Ethernet
