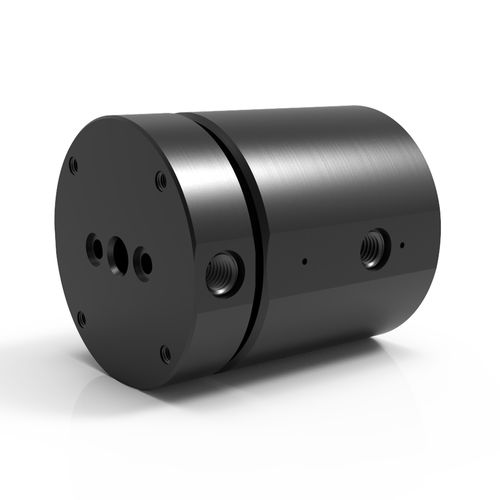

Racor giratorio para agua SE Series

para vaporpara aceitepara productos agroalimentarios

Descripción
Las uniones rotativas de 2 vías SE Series ofrecen dos pasos de fluido independientes en una interfaz rotatoria compacta, diseñadas para aplicaciones con alta presión y espacio limitado. Los modelos estándar incorporan conexiones roscadas laterales en el eje y la carcasa; existen órganos de junta tórica en el eje opcionales para montaje frontal/empotrado cuando se especifican. Los modelos SE están diseñados para integrarse con anillos colectores eléctricos para combinar transferencia de fluidos con alimentación, señales y/o datos.

Características clave

• Dos pasos de flujo independientes (2 vías)
• Opciones de alta presión para la serie SE (hasta 7.500 PSI [515 BAR])
• Velocidad máxima hasta 300 RPM para la serie SE
• Conexiones roscadas laterales estándar; montaje frontal/empotrado con junta tórica en el eje opcional
• Integración con anillos colectores eléctricos para transferencia combinada de fluido y electricidad
• Cuerpo y eje: acero al carbono (oxidación negra) estándar; otros materiales bajo pedido

Especificaciones técnicas

• Serie / Modelo: SE Series
• Presión máxima: hasta 7.500 PSI [515 BAR] (según la serie)
• Velocidad máxima: hasta 300 RPM (según la serie)
• Vacío máximo: 30 HG
• Rango de temperatura: 0°F a 220°F [-18°C a 105°C]; temperaturas mayores requieren materiales de sellado alternativos
• Tipos de conexión: SAE-ORB, BSPP (y otras opciones según la serie: NPT, BSPT, ASME-BPE)
• Opciones de conexión del eje: SAE-ORB radial o BSPP estándar; junta tórica axial en opción; orificios de montaje roscados; montaje con brida de eje o brida de carcasa opcional
• Medios adecuados: aire/gas, refrigerante, aceite/hidráulico (a base de petróleo), agua/glicol, productos químicos (según serie), agua DI/agua de red, grado alimentario (serie SCS), vapor (a medida)

Límites de operación y notas
Los medios agua/glicol o refrigerantes deben contener inhibidores de corrosión. Los aceites/hidráulicos deben ser a base de petróleo. La vida útil y el par mínimo dependen de la velocidad de rotación, el fluido y el ciclo de trabajo. Las aplicaciones con temperaturas por encima de 220°F (105°C) requieren materiales de sello alternativos. El uso de agua a más de 212°F (100°C) solo con materiales de sello adecuados.

Ejemplo de configuración

• Parte: SE-1121 [SEM-1121]
• Conexión: #4 SAE-ORB [G1/8"-28 BSPP]
• Tamaño del pasaje: 0.187" [4.75 mm]
• Diámetro: 2.937" [74.6 mm]
• Longitud: 3.562" [90.475 mm]
• Taladro pasante: 0.375" [9.525 mm]
• Par mínimo para girar (presión cero, aceite/hidráulico): 23 in-lbs [2.6 Nm]
