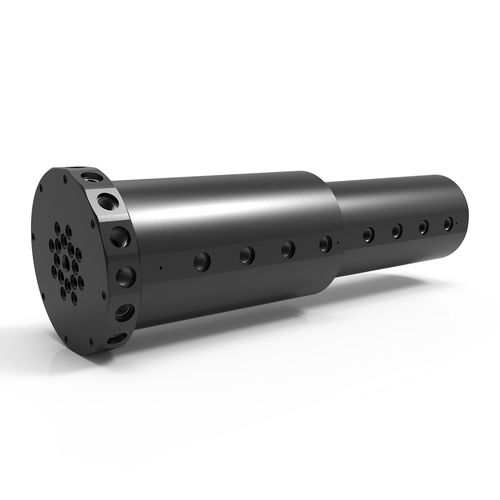

Racor giratorio para agua SE 16

para aceitepara gaspara aire

Descripción
Las uniones rotativas SE Series de 16 vías disponen de 16 pasajes de fluido independientes para transferir simultáneamente múltiples circuitos de fluido a través de una sola interfaz giratoria. Están diseñadas para aplicaciones de alta presión y instalaciones compactas. Los modelos estándar incluyen conexiones radiales roscadas en el eje y en la carcasa; opcionalmente hay prensaestopas O-ring en el eje para montaje frontal/empotrado (indicar al pedir). Las unidades SE pueden integrarse directamente con anillos deslizantes eléctricos para combinar transferencia de fluido y transmisión eléctrica/de datos.

Características clave

• 16 pasajes de flujo independientes
• Capacidad para altas presiones (hasta 7.500 PSI / 515 BAR)
• Diseño compacto para espacios limitados
• Estándar: conexiones radiales roscadas en eje y carcasa
• Opcional: prensaestopas axiales con O-ring para montaje frontal/empotrado (indicar en el pedido)
• Compatible con anillos deslizantes eléctricos estándar para transferencia combinada de fluido y electricidad/datos

Especificaciones típicas (resumen)
Presión máx. | 7.500 PSI [515 BAR]
Vel. máx. | 300 RPM
Vacío máx. | 30 HG
Rango de temperatura | 0° F a 220° F [-18° C a 105° C]
Tipos de conexión | SAE-ORB, BSPP (otros tipos disponibles en la familia SE)
Medios compatibles* | Aire/Gas, Refrigerante, Aceite/Hidráulico, Agua/Glicol
Material de carcasa | Acero al carbono (recubrimiento óxido negro)
Material del eje | Acero al carbono (recubrimiento óxido negro)

Ejemplo de configuración disponible
Ref. | Conexión | Tamaño del pasaje | Diámetro | Longitud | Paso interior | Par mín.*
SE-11161 | #4 SAE-ORB [G1/8-28 BSPP] | 0.187 in [4.75 mm] | 4.437 in [112.7 mm] | 13.700 in [347.98 mm] | 0.375 in [9.525 mm] | 166 in-lbs [18.76 Nm]

Opciones de conexión de eje

• Estándar: conexiones radiales SAE-ORB o BSPP (puertos radiales; tapados si se solicita conexión axial)
• Opcional: conexiones axiales con sello de cara O-ring (indicar al realizar el pedido)
• Agujeros de montaje roscados disponibles

Montajes de interfaz opcionales

• Montaje con brida en eje
• Montaje con brida en carcasa

Avisos / Notas

• Los medios agua/glicol o refrigerante deben contener inhibidores de corrosión
• Los medios aceite/hidráulico deben ser a base de petróleo
• La vida útil depende de la velocidad de rotación y del ciclo de servicio; el par requerido puede aumentar según el medio o en funcionamiento en seco
• Para temperaturas superiores a 220° F (105° C) se requieren materiales de sellado alternativos; el uso de agua por encima de 212° F (100° C) también exige sellos alternativos

Especificaciones técnicas

• Serie / Modelo: SE Series
• Número de pasajes: 16 pasajes de flujo independientes
• Presión máxima: 7.500 PSI [515 BAR]
• Velocidad máxima: 300 RPM
• Vacío máximo: 30 HG
• Rango de temperatura: 0° F a 220° F [-18° C a 105° C]
• Tipos de conexión típicos: SAE-ORB, BSPP (otros disponibles)
• Medios adecuados: Aire/Gas, Refrigerante, Aceite/Hidráulico, Agua/Glicol (ver avisos más arriba)
• Material de carcasa: Acero al carbono (recubrimiento óxido negro)
• Material del eje: Acero al carbono (recubrimiento óxido negro)
• Opciones de conexión de eje: radial y axial (ver arriba)
• Montajes opcionales: brida en eje, brida en carcasa
• Ejemplo (SE-11161) tamaño de pasaje: 0.187 in [4.75 mm], paso interior: 0.375 in [9.525 mm], par mín.: 166 in-lbs [18.76 Nm], diámetro: 4.437 in [112.7 mm], longitud: 13.700 in [347.98 mm]
