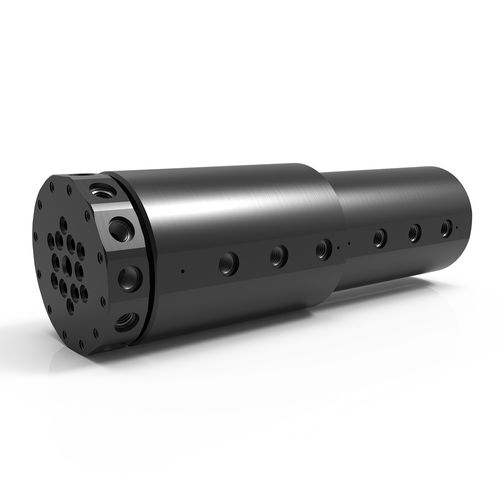

Racor giratorio para agua SE 12

para aceitepara vacíopara gas

Descripción del producto
Las uniones rotativas SE Series de 12 pasos de DSTI proporcionan 12 conductos de fluido independientes para aplicaciones compactas y de alta presión. Los modelos incluyen conexiones radiales roscadas estándar en el eje y la carcasa y opciones de sellado axial con O-ring para montaje frontal/a ras (indicar al hacer el pedido). La serie SE está diseñada para integrarse con anillos colectores eléctricos DSTI para la transferencia combinada de fluido y electricidad/señal/datos.

Características principales

• 12 conductos de flujo independientes
• Presión máxima (opción típica SE): 7.500 PSI [515 BAR]
• Velocidad de rotación máxima (opción típica SE): 300 RPM
• Conexiones estándar: SAE-ORB y BSPP (radial)
• Sellos de cara axiales O-ring opcionales para montaje frontal/a ras (indicar al pedido)
• Materiales de eje y carcasa: acero al carbono (oxidación negra)
• Medios compatibles: aire/gas, refrigerante, aceite/hidráulico (de base petrolífera), agua/glicol
• Rango de temperatura (sellos estándar): 0° F a 220° F [-18° C a 105° C]
• Vacío máximo: 30 HG
• Montaje opcional: brida en eje y brida en carcasa
• Se puede integrar con anillos colectores eléctricos para transferencia combinada de fluido y potencia/señal/datos

Presión / Series (resumen)

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5.000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• 7.500 PSI [515 BAR] — SE, GP, GPS, HPS
• 20.000 PSI [1.375 BAR] — HPS
• Otros — soluciones a medida disponibles

Velocidad / Series (resumen)

• 20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
• 75 RPM — SPS, LT, SE, GP, GPS, SCS
• 300 RPM — SPS, LT, SE, GP, GPS, SCS
• 500 RPM — SPS, LT, GP, GPS, SCS
• Otros — soluciones a medida disponibles

Tipos de conexión / Series (resumen)

• ASME-BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE-ORB — SE, HVH
• Presión media — HPS
• Otros — soluciones a medida disponibles

Ejemplo de pieza

• Modelo: SE-11121 (SEM-11121)
• Conexión: #4 SAE-ORB [G1/8"-28 BSPP]
• Tamaño del paso: 0.187" [4.75 mm]
• Diámetro total: 3.437" [87.3 mm]
• Longitud total: 10.000" [254.001 mm]
• Agujero pasante: 0.375" [9.525 mm]
• Par mínimo para girar (presión cero, aceite/hidráulico): 133 in-lbs [15.03 Nm]
• Descargas disponibles: Catálogo PDF; Plano PDF; DWG (2D); STEP (3D); PDF de instalación y montaje

Aplicaciones y notas sobre medios

• Adecuado para aire/gas, refrigerante, aceite/hidráulico (de base petrolífera) y agua/glicol.
• El agua/glicol o el refrigerante deben incluir inhibidores de corrosión; los aceites/hidráulicos deben ser de base petrolífera.
• La vida útil operacional depende de la velocidad de rotación y del ciclo de servicio; aplicaciones a alta velocidad continua o alta temperatura pueden requerir materiales de sello alternativos.

Especificaciones técnicas

• Serie: SE Series
• Número de pasos: 12 pasos independientes
• Presión máxima (opción típica SE): 7.500 PSI [515 BAR]
• Velocidad máxima (opción típica SE): 300 RPM
• Vacío máximo: 30 HG
• Rango de temperatura (sellos estándar): 0° F a 220° F [-18° C a 105° C]
• Tipos de conexión: SAE-ORB (radial), BSPP; sellos axiales O-ring opcionales disponibles
• Opciones de conexión del eje: SAE-ORB radial o BSPP (estándar); sello axial O-ring opcional; orificios de montaje roscados
• Material de la carcasa: acero al carbono (oxidación negra)
• Material del eje: acero al carbono (oxidación negra)
• Medios típicos: aire/gas; refrigerante; aceite/hidráulico; agua/glicol
• Par mínimo ejemplo (SE-11121): 133 in-lbs [15.03 Nm] (presión cero, aceite/hidráulico)
• Interfaces de montaje: brida de eje; brida de carcasa; montaje en cara/a ras (especificar al pedido)
