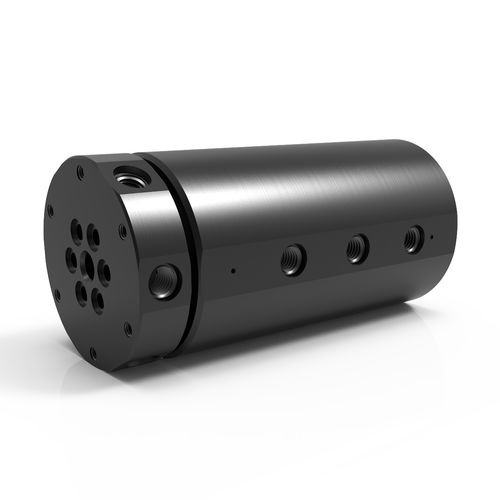

Racor giratorio para agua SE 6

para aceitepara airede 6 pasos

Descripción
Las uniones rotativas Serie SE de 6 pasos de DSTI ofrecen seis pasos de flujo independientes en un diseño compacto y apto para aplicaciones de alta presión. Los modelos SE incluyen conexiones laterales roscadas en el eje y la carcasa como estándar y pueden solicitarse con juntas tóricas axiales opcionales para montaje en cara. Están diseñadas para integrarse directamente con anillos deslizantes eléctricos DSTI para transferencia combinada de fluido y eléctrica/datos.

Características clave

• Seis pasos de flujo independientes para dirigir múltiples medios.
• Diseño compacto para instalaciones con espacio limitado.
• Conexiones laterales roscadas estándar; juntas tóricas axiales opcionales para montaje en cara.
• Diseñadas para integración directa con anillos deslizantes eléctricos para transferencia combinada de fluido y eléctrica/datos.

Presión máxima — Opciones

• 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• 5.000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• 7.500 PSI [515 BAR] — SE, GP, GPS, HPS
• 20.000 PSI [1.375 BAR] — HPS
• Otros — soluciones a medida disponibles

Velocidad máxima — Opciones

• 20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• 50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
• 75 RPM — SPS, LT, SE, GP, GPS, SCS
• 300 RPM — SPS, LT, SE, GP, GPS, SCS
• 500 RPM — SPS, LT, GP, GPS, SCS
• Otros — soluciones a medida disponibles

Tipo de conexión — Opciones

• ASME‑BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE‑ORB — SE, HVH
• Presión media — HPS
• Otros — soluciones a medida disponibles

Medios adecuados — Opciones

• Aire/Gas — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• Químicos — GPS, SCS, HPS
• Refrigerante — SE, GP, GPS, SCS, HPS
• Agua DI/Red — GPS, SCS, HPS
• Grado alimentario — SCS
• Aceite/Hidráulico — SE, GP, GPS, SCS, HVH, HPS
• Vapor — soluciones a medida
• Agua/Glicol — SE, GP, GPS, SCS, HPS

Notas / Guía sobre medios y juntas

• Los medios agua/glicol o refrigerantes deben incluir inhibidores de corrosión.
• Los aceites/hidráulicos deben ser de base mineral para juntas estándar; se requieren materiales de junta alternativos para temperaturas elevadas o fluidos agresivos.

Ejemplo de configuración (datos del modelo)

• Parte ejemplo: SE-1161 [SEM-1161]
• Conexión: #4 SAE‑ORB (opción equivalente G1/8"‑28 BSPP)
• Tamaño de paso: 0.187" [4.75 mm]
• Diámetro: 2.937" [74.6 mm]
• Longitud: 6.094" [154.79 mm]
• Agujero pasante: 0.375" [9.525 mm]
• Par mínimo (presión cero, Aceite/Hidráulico): 54 in‑lbs [6.1 Nm]
• Descargas disponibles: Catálogo PDF, Dibujo PDF, DWG (2D), STEP (3D), documentación de instalación y montaje

Montaje e interfaz

• Estándar: conexiones radiales (laterales) roscadas SAE‑ORB o BSPP en el eje; puertos laterales estándar si no se selecciona la opción axial.
• Opcional: junta tórica axial para montaje en cara (indicar al pedir).
• Interfaces opcionales: montaje con brida de eje y brida de carcasa disponibles.
• Opciones de conexión de eje: conexiones radiales y axiales; orificios roscados para montaje disponibles.

Integración y personalización

• Diseñado para integrarse directamente con anillos deslizantes eléctricos para transferencia combinada de fluido y eléctrica/datos.
• Modificaciones a medida e interfaces de montaje disponibles para cumplir requisitos de proyecto.

características / especificaciones técnicas

• Serie: SE Series (6 pasos)
• Conteo de pasos: 6 pasos independientes
• Presión máxima: hasta 7.500 PSI [515 BAR] (capacidad de la serie; existen otras series y opciones a medida)
• Velocidad máxima: hasta 300 RPM (capacidad de la serie; otras velocidades disponibles)
• Vacío máximo: 30 HG
• Rango de temperatura: 0 °F a 220 °F [-18 °C a 105 °C] (las temperaturas superiores requieren materiales de junta alternativos)
• Material carcasa: Acero al carbono (black oxide)
• Material eje: Acero al carbono (black oxide)
• Tipos de conexión: SAE‑ORB y BSPP estándar en la serie SE; otros tipos de rosca disponibles según la serie
• Medios compatibles: Aire/Gas, Refrigerante, Aceite/Hidráulico, Agua/Glicol (ver guía de medios arriba)
• Montaje opcional: brida de eje, brida de carcasa, montaje en cara/empotrado (especificar al pedir)
• Documentación disponible: Catálogo SE Series PDF; Instalación & Montaje PDF; dibujos de modelo y archivos 2D/3D (DWG/STEP)
