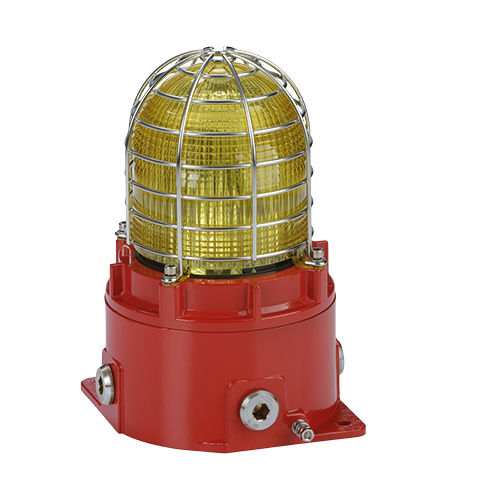

Avisador luminoso multifunción STExB2X21

de destellosde xenón115 V CA

Descripción
El STExB2X21 es una baliza estroboscópica de xenón a prueba de explosiones de 21 Joule, diseñada para áreas peligrosas (Zonas 1, 2, 21 y 22). La carcasa en acero inoxidable 316L resistente a la corrosión, el recorrido de llama roscado y la amplia zona de bornas simplifican la instalación y garantizan durabilidad. El destello de xenón de alta intensidad proporciona señalización visual eficaz incluso con alta luminosidad ambiental. Los filtros de color de policarbonato estables a los UV y el tubo de xenón reemplazable en campo facilitan el mantenimiento. Cumple SIL1 & SIL2 Route 2H según IEC61508 (2010) por defecto.

Características

• Cuatro frecuencias de destello: 1Hz, 1,3Hz, 1,5Hz y doble destello
• Sincronización automática en sistemas multi-baliza
• Tubo de xenón reemplazable por el usuario, protegido frente a golpes y vibraciones
• Protector A4 316 en acero inoxidable incluido
• Filtros de lente en policarbonato estables a UV, reemplazables en campo
• 4 entradas de cable con tapones incluidos
• Carcasa en acero inoxidable 316L resistente a la corrosión

Producto mejorado

• Electrónica con menor corriente de irrupción
• Salida lumínica mejorada
• Protector A4 316 en acero inoxidable como estándar

Aprobaciones

• IECEx ULD 16.0017X
• ATEX DEMKO 16 ATEX 1466X
• UKCA: UL21UKEX2019X
• TR-CU Ex EAC
• INMETRO IEx 20.0156X
• PESO CCOE certificado: P622994
• Compatible con SIL1 & SIL2 según IEC61508 (2010)

Conjuntos
Disponible en conjuntos chapados configurados con sirenas STEx y balizas STEx adicionales (xenón o LED), con o sin caja de conexión STExJ2 Ex d.

Codificación

• IECEx / ATEX
• II 2G Ex db IIC Gb T4 Ta -50°C a +65°C (AC: +55°C)
• II 2G Ex db IIC Gb T3 Ta -50°C a +75°C (AC: +65°C)
• II 2D Ex tb IIIC Db T131°C Ta -50°C a +70°C (AC: T137°C)

Factor de color de lente (candela efectiva)
Ámbar: 0.59
Azul: 0.27
Transparente: 1.00
Verde: 0.51
Magenta: 0.34
Rojo: 0.15
Amarillo: 0.85

Especificaciones técnicas

• Fuente: Estroboscopio de xenón – simple o doble
• Energía: 21 Joules (21Ws)
• Frecuencias de destello: 1Hz; 1,3Hz; 1,5Hz; Doble destello
• Intensidad efectiva (IES medida): 1.115,57 cd
• Pico candela (IES medida): 252.852 cd
• Intensidad efectiva (calculada): 1.050 cd
• Pico candela (calculado): 2.100.000 cd
• Colores de lente: Ámbar, Azul, Transparente, Verde, Magenta, Rojo, Amarillo
• Tensión DC: 24Vdc (20–28Vdc), 48Vdc (42–54Vdc)
• Tensión AC: 115Vac (110–120Vac), 230Vac (220–240Vac)
• In-rush: 1508mA en 5ms @ 24Vdc
• SIL: SIL1 & SIL2 Route 2H IEC61508 (2010)
• Grado de protección: IP66/67 (EN60529)
• Material de lente: Vidrio borosilicatado de alto impacto
• Material de carcasa: Acero inoxidable 316L
• Acabado: Cromado y pintura en polvo; ISO 12944-6 CX, C5VH & C5H
• Entradas de cable: Lateral: 4 x M20x1,5mm (tapones incluidos)
• Terminales: 0,5–2,5mm² (20–14 AWG); duplicados
• Perno de tierra: M5
• Volumen de la carcasa: <2 litros
• Temperatura de funcionamiento: -50°C a +75°C
• Temperatura de almacenamiento: -50°C a +75°C
• Humedad relativa: 99% (electrónica tropicalizada / recubierta)
• MTBF DC: 155,52 años / 1.362.398 h (MIL 217)
• MTBF AC: 246,02 años / 2.155.173 h (MIL 217)
• Peso: 6,0 kg
• Base número de pieza: STExB2 (tipo X21 = Baliza xenón – 21 Joule)

Consumo eléctrico (extracto)
24Vdc (20–28Vdc): nominal 1130mA, máx. 1240mA, in-rush 1508mA <6ms
48Vdc (42–54Vdc): nominal 530mA, máx. 560mA, in-rush 2110mA <4ms
115Vac (110–120Vac): nominal 500mA, máx. 530mA
230Vac (220–240Vac): nominal 195mA, máx. 270mA

Códigos de pieza (extracto)
Tipo producto: STExB2; Tipo: X21 = Baliza xenón – 21 Joule; Tensiones: DC024 / DC048 / AC115 / AC230; Opciones entradas cable: A–J (4 x M20x1,5mm … adaptadores NPT / M25); Material tapones/adaptadores: Acero inoxidable; Protector: A4 316 acero inoxidable; Versiones: A (IECEx, ATEX, Ex EAC, INMETRO – SIL1 & SIL2) o U (tubos xenón dobles)
