Central de medición y de alarma D1xB2LD2

Descripción

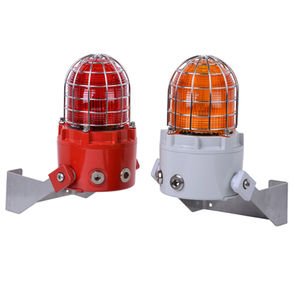

El D1xB2LD2 es una baliza LED multifunción antideflagrante con homologación internacional. La carcasa robusta tipo 4/4X, de aleación de aluminio LM6 grado marino y resistente a la corrosión, es adecuada para aplicaciones Clase I/II Div 1, Zona 1, 2, 21 y 22.

Características

• Cinco frecuencias de destello: 1Hz, 1.33Hz, 2Hz, doble y triple destello
• Sincronización automática para sistemas con múltiples balizas
• Modos fijos de alta y baja potencia
• Tres etapas/canales seleccionables remotamente en versiones DC
• Protector en acero inoxidable A4 (316) incluido
• Filtro de lente sustituible en campo, policarbonato estable UV
• 4 entradas laterales + 1 entrada colgante con tapones incluidos
• Carcasa de aluminio grado marino resistente a la corrosión
• Aprobación UL Marine

Especificación

• Fuente: Matriz de 4 LED Cree® de alta potencia
• Modos: 1Hz (60 fpm), 1.33Hz (80 fpm), 2Hz (120 fpm), Doble, Triple, Steady High, Steady Low
• Intensidad efectiva (cd): 338 cd – flash 1Hz; 174 cd – Steady High
• Colores de lente: Ámbar, Azul, Claro, Verde, Magenta, Rojo, Amarillo
• Voltaje DC: 24Vdc (18-30Vdc)
• Voltaje AC: 115Vac (110-120Vac), 230Vac (220-240Vac)
• Inrush @ 24Vdc: 1890mA en <0.22ms
• Vida útil LED: >60,000 horas
• Nivel de integridad de seguridad: SIL1 & SIL2 Ruta 2H (IEC61508:2010)
• Protección de ingreso: IP66/67; NEMA/Tipo: 4/4X/3R/13
• Material lente: Vidrio borosilicatado de alto impacto
• Carcasa: Aleación de aluminio LM6 grado marino, acabado cromatado y pintura en polvo
• Color carcasa: Rojo o Gris (colores especiales disponibles)
• Entradas de cable: Lado: 2 × 3/4" NPT & 2 × M20x1.5mm; Colgante: 1 × 3/4" NPT
• Tapones: Latón, niquelado o inox
• Terminales: 0.5–2.5mm² (20–14 AWG); admite 12 AWG sólido; bornes duplicados
• Terminal de tierra: M5
• Supervisión de línea: Diodo de bloqueo incluido; opciones EOL para DC
• Volumen carcasa: < 2 litros
• Temperatura de trabajo: -55°C a +80°C
• Temperatura de almacenamiento: -55°C a +80°C
• Humedad relativa: 99% – electrónica tropicalizada/coated
• MTBF DC: 1,865,671 horas (MIL 217)
• MTBF AC: 1,790,510 horas (MIL 217)
• Peso: 3.2 kg

Consumo nominal

• 24Vdc (18-30Vdc): Steady High 240mA; Steady Low 134mA; Flash 1Hz 110mA; Máx 500mA; Inrush 1890mA <0.22ms
• 115Vac (110-120Vac 50/60Hz): Steady High 95mA; Steady Low 78mA; Flash 1Hz 90mA; Máx 180mA; Inrush 1150mA <12ms
• 230Vac (220-240Vac 50/60Hz): Steady High 48mA; Steady Low 37mA; Flash 1Hz 45mA; Máx 100mA; Inrush 670mA <12ms

Códigos / Información de pedido

• Tipo de producto: D1xB2
• Tipo: LD2 – Baliza LED multifunción
• Opciones de tensión: DC024 / AC115 / AC230
• Opciones de entradas de cable [e]: M / B / E
• Material tapón/adaptador [m]: B (Latón), N (Niquelado), S (Inox)
• Material protector [s]: 1 (A4 316 Inox), 3 (A4 316 con etiqueta), 5 (A4 316 con etiqueta y placa)
• Versión producto [v]: A o J (variantes de certificación)
• Opción producto [o]: 1 (Estándar), X (Personalizado)
• Color carcasa [x]: R (Rojo), G (Gris), S (Especial)
• Color lente [y]: A, B, C, G, M, R, Y

Aprobaciones

• UL / cUL – File ref: E245313
• IECEx: IECEx ULD 19.0006X
• ATEX: DEMKO 19 ATEX 2009X
• UKCA: UL21UKEX2130X
• CCCEx, TR CU Ex EAC, PESO CCOE, CSFM
• SIL1 & SIL2 conforme a IEC61508 (2010)

Coding (selección)

• NEC / Class / Zone: Class I Zone 1 AEx db IIC T5 Ta -55°C a +80°C (T6 hasta +70°C)
• CEC / Ex: Ex db IIC T4 Ta -55°C a +80°C
• NEC / CEC Class / Div: Class I Div 1 Group ABCD T5/T6; Class II Div 1 Group EFG T4
• IECEx / ATEX: II 2G Ex db IIC T5 Gb Ta -55°C a +80°C; II 2D Ex tb IIIC T95°C Db Ta -55°C a +80°C

Factor de candela efectivo por color

• Ámbar: 0.59
• Azul: 0.27
• Claro: 1.00
• Verde: 0.51
• Magenta: 0.34
• Rojo: 0.15
• Amarillo: 0.85

Patrones multifunción (etapas)

• Etapas: Stage 1 [a bordo] / Stage 2 [remoto] / Stage 3 [remoto] (remoto en unidades DC)
• Ejemplos: Steady High / Flash 1Hz / Triple Strike ; Steady Low / Flash 1Hz / Triple Strike
• Double strike: 150ms on, 150ms off x2, 600ms off ; Triple strike: 150ms on, 150ms off x3, 600ms off
