Descripción

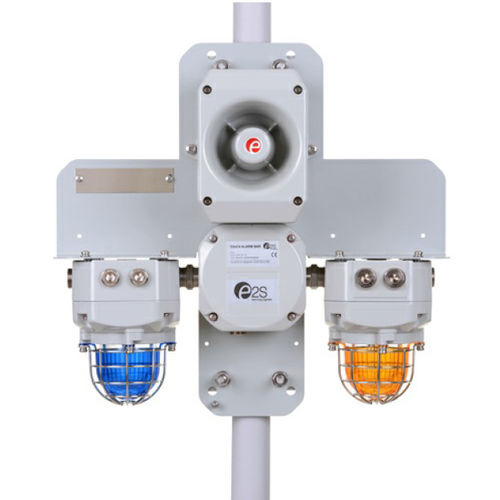

El D2xC4 es una barra de alarma integrada para emplazamientos peligrosos que combina balizas estroboscópicas LED o Xenón de alta potencia con el avisador acústico D2xS1. Diseñada para Clase I/II Div 2 y Zona 2/22, la unidad compacta y close-coupled incorpora un cableado preinstalado y una caja de unión integrada para facilitar la terminación e instalación.

Ordering / Options

• Caja de unión: J1 — caja con 12 × bornes SAK 2.5 para riel DIN
• Opciones de baliza (seleccionar por posición): D2xB1X05 (Xenón 5J), D2xB1X10 (Xenón 10J), D2xB1LD2 (LED multifunción)
• Colores de lente: Ámbar, Azul, Claro, Verde, Magenta, Rojo, Amarillo
• Avisador: D2xS1 integrado (tonos y etapas seleccionables)
• Tensiones: 24V dc (18–30Vdc), 115–120Vac (50/60Hz), 220–230Vac (50/60Hz)
• Entradas de cable: múltiples opciones (2 × M20x1.5; 2 × 1/2" NPT; 2 × 3/4" NPT; 2 × M25x1.5; variantes monoentrada; adaptadores disponibles)
• Tapas/adaptadores: Latón, latón niquelado, acero inoxidable
• Protector: Acero inoxidable 316 A4 (opción con tag de equipo y etiquetas de servicio)
• Aprobaciones: UL, cUL, IECEx, ATEX
• Opciones del producto: Estándar; cableado a medida; configuración personalizada; software de tonos personalizado
• Colores de carcasa: Rojo o Gris (colores personalizados disponibles)

Características

• Uso privado incendios y señalización general UL464/UL1638
• Aprobado mundialmente: UL, cUL, IECEx, ATEX
• Disponible con balizas LED y/o Xenón
• Avisador integrado hasta 116 dB(A) @ 1 m
• 4 etapas/canales seleccionables y 64 tonos
• Sincronización automática en sistemas multi-sonidos
• Ensamblado en fábrica con cableado integrado y caja de unión
• Montaje sobre placa trasera en acero inoxidable, caja en aluminio LM6 grado marino
• Lentes en vidrio borosilicato, protector de lente en acero inoxidable, filtros de color reemplazables
• Protección de ingreso: Tipo 4/4X/3R/13, IP66/67

Especificaciones (datos clave seleccionados)
Baliza LED D2xB1LD2 — Fuente: matriz de 4 × LEDs Cree® de alta potencia; Intensidad eficaz: 73,4 cd (UL1638 modo privado), 180 cd (señalización general); Pico: 300.000 cd; Vida LED: >60.000 h; Sincronización: 1Hz, 1,3Hz, 2Hz.

Baliza Xenón D2xB1X10 10J — Energía: 10 J; Frecuencia: 1 Hz; Pico calculado: 1.000.000 cd; Intensidad eficaz (calc): 500 cd.

Baliza Xenón D2xB1X05 5J — Energía: 5 J; Frecuencia: 1 Hz; Pico calculado: 500.000 cd; Intensidad eficaz (calc): 250 cd.

Avisador D2xS1 — Salida máxima: 116 dB(A) @ 1 m [107 dB(A) @ 3 m]; Nominal: 112 dB(A) @ 1 m ±3 dB (Tono 2); 64 tonos; 4 etapas; Control de volumen ajustable (-12 dB(A)).

Información general
Montaje: Kit para montaje en poste incluido; Caja: Aluminio LM6 grado marino, cromado y pintado; Material de lente: cúpula en vidrio borosilicato y filtro PC; Protector de lente: acero inoxidable 316 A4; Entradas de cable: estándar 2 × 1/2" NPT (otras mediante adaptadores); Bornes: 0,5–2,5 mm² SAK 2.5 o BK12; Perno de tierra: M4; Temp. instalación: -40 a +50 °C; Almacenamiento: -40 a +70 °C; Humedad: 99% (electrónica tropicalizada/conformal coat).

Consumo (nominal)
24V dc (18–30Vdc): D2xB1LD2 99,5 mA / D2xB1X10 560 mA / D2xB1X05 275 mA / D2xS1 313 mA
115–120Vac 50/60Hz: D2xB1LD2 68 mA / D2xB1X10 185 mA / D2xB1X05 80 mA / D2xS1 90 mA
220–230Vac 50/60Hz: D2xB1LD2 70 mA / D2xB1X10 107 mA / D2xB1X05 30 mA / D2xS1 52 mA

Códigos de pieza
Identificador: D2xC4 = Barra de alarma integrada con balizas LED y/o Xenón y avisador. J1 = Caja de unión con 12 × SAK 2.5. Ejemplo: D2xC4 J1 5G 5A 5R S1 DC024 B N 1 A 1 G.

Aprobaciones

• UL/cUL: E245313, E230764
• IECEx: IECEx ULD 14.0004X
• ATEX: DEMKO 14 ATEX 4786493904X
• Listados CSFM y clasificaciones NEC/CEC para Clase I/II Div 2 y Zona 2/22

Tabla de tonos (resumen)
Soporta 64 tonos seleccionables (T1–T64) asignables a las 4 etapas. Ejemplos: T1 TF037.WAV 1000 continuo (PFEER Gas tóxico); T2 TF009.WAV 1200/500 @1Hz barrido; T3 TF045.WAV 1000 @0,5Hz intermitente. Configuraciones por país o personalizadas disponibles a pedido.

Nota
El D2xC4 es configurable: seleccione tipo/número de balizas, color de lente, caja de unión, material de tapones, versión de homologación y tensión según requisitos del emplazamiento.
