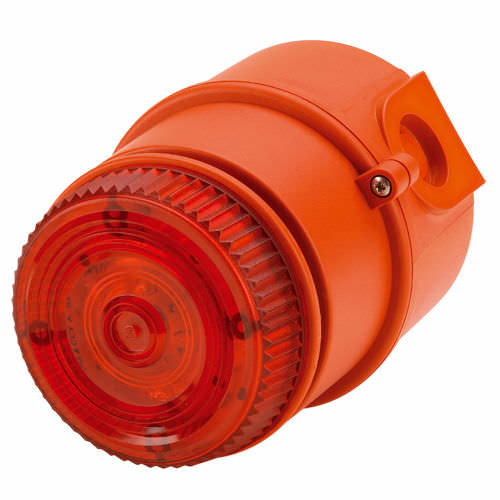

Difusor de alarma sonora con avisador luminoso de LED IS-mC1

electrónicode seguridad intrínsecaATEX

Descripción general
La IS-mC1 es una sirena de alarma compacta combinada 100 dB(A) con baliza L.E.D. Sólo se necesita una barrera Zener o un aislador galvánico para alimentar ambos elementos; alternativamente la unidad puede configurarse solo como sirena o solo como baliza. Homologaciones: ATEX, IECEx y GOST‑R para Zona 0, y FM para Clase I División 1 / Zona 0.

Características

• Protección contra sobrecarga de entrada y corriente inversa
• Resistencia de fin de línea certificada
• Salida sonora autosincronizada
• Lente prismática que optimiza la eficacia del L.E.D.
• Disponible con configuraciones de tonos y frecuencias personalizadas

Descargas (lista de archivos)
Datasheet: Datasheet.pdf
Manual de instalación: D251-01-601-IS_Issue_1__IS-mC1_.pdf
ANZEx installation: IS5013_A_IS-mC1AN.pdf
Certificado IECEx: IECEx_SIR_06.0045X_Issue_4_IS-mini_range.pdf
Certificado ATEX: Sira_05ATEX2084X_Issue_9_IS-mini_range.pdf
Certificado FM: FM_CoC_3029125_IS-mini.pdf
Certificado UKCA: CSAE_21UKEX2553X_Iss_0_IS-Mini.pdf
Certificado Ex ruso: EAC_EU_C-GB.AA71.B.00273_20.pdf
Permiso RTN: RTN_permit_PPC_00-29227.pdf
Certificado bomberos Rusia: Russian_Fire_Certificate_-GB.25..03286.PDF
Registro marítimo Rusia: 19.00195.278.pdf
Certificado ANZEx: ANZEx_07.4044X_Issue_0_IS-mini_Range.pdf
Cert. Hong Kong Fire Dept.: HK_FSD_IS-mini.pdf
Declaración de conformidad: DC-011_Issue_J_IS-Mini.pdf
Declaración UKCA: DC-088_Issue_A_UKCA_IS-Mini.pdf
Dibujo 2D (PDF): D251-05-601_Issue_2.pdf
Dibujo 2D (DWG): D251-05-601_Issue_1.dwg
Dibujo 3D (STEP): D251-05-601-3D_Issue_1.STEP
Esquema de cableado: D5037_Issue_A_IS-mC1.pdf
Dibujo placa: D251-09-601_Issue_1_IS-mC1.pdf
Imágenes alta resolución (TIFF): 1-13-010_IS-mC1-R-A.tif / 1-13-010_IS-mC1-R-B.tif / 1-13-010_IS-mC1-R-R.tif

Especificación
Sirena de alarma:
Salida nominal: 100 dB(A) @ 1 m ± 3 dB – Tono 2* [91 dB(A) @ 10 ft / 3 m]
Nº de tonos: 49 (conforme UKOOA/PFEER)
Nº de etapas: 3
Control de volumen: Máx. 100 dB(A); Mín. 90 dB(A) – Tono 2
Alcance efectivo: 40 m / 131 ft @ 1 kHz

Baliza L.E.D.:
Fuente: Matriz de 6 L.E.D. de alta intensidad
Colores L.E.D.: Rojo, Ámbar, Azul, Verde y Transparente
Modos de flash: Doble flash a 2 Hz y 1 Hz
Intensidad efectiva (cd): 23 cd* (medida ref. I.E.S.)

General:
Tensión: 16–28 Vdc vía barrera Zener o aislador galvánico
Corriente combinada: aprox. 30 mA típico cuando se alimenta desde 24 V vía barrera Zener 28 V 300 Ohm
Protección: IP65
Funcionamiento: Continuo
Material carcasa: UL94V0 & 5VA FR ABS & PC
Color carcasa: RAL3000 Rojo
Fijaciones: Acero inoxidable
Entradas de cable: 2 x M20 (configuraciones personalizadas disponibles)
MTBF: 141,63 años / 1.240.694 horas – MIL‑217
Terminales: 0,5 a 2,5 mm²
Temp. de trabajo: -40° a +60°C
Temp. de almacenamiento: -40° a +70°C
Humedad relativa: 90% a 20°C
Peso: 0,44 kg / 0,97 lbs

Códigos de piezas
IS-mC1-R/[y]
[y]: Color LED: A = Ámbar / B = Azul / G = Verde / R = Rojo / C = Transparente (LED blanco). Nota: las unidades Azul y Verde emplean lente Clear.
Combinado o sólo sirena: Puede alimentarse desde cualquier barrera Zener o aislador galvánico certificado con parámetros de salida Uo ≤ 28 Vdc, Io ≤ 93 mA, Po ≤ 660 mW
Solo baliza: Parámetros máximos Uo ≤ 28 Vdc, Io ≤ 660 mA, Po ≤ 1,2 W

Homologaciones

• ATEX: SIRA 05ATEX2084X
• IECEx: IECEx SIR 06.0045X
• Aprobado por FM
• GOST‑R: POCC GB.JB05.B03365

Tabla de tonos (resumen)
49 tonos disponibles (conformes UKOOA/PFEER). Ejemplos:
T1 — 340 Hz Continuo — Stg2: T2 — Stg3: T5
T2 — 800/1000 Hz @ 0,25 s Alternando — Stg2: T17 — Stg3: T5
T3 — 500/1200 Hz Slow Whoop — Stg2: T2 — Stg3: T5
Configuraciones específicas por país o tonos personalizados disponibles a solicitud.
