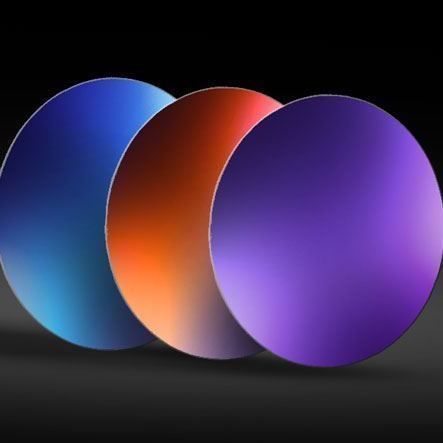

Filtro óptico infrarrojo cercano #23-6 series

de interferencia

Descripción
Los filtros notch Everix Ultra-Thin OD 4.0 son filtros interferenciales de película delgada extruida, flexibles e insensibles a arañazos, que proporcionan bloqueo OD 4 en las bandas visible y cercano infrarrojo. Ofrecen niveles de transmisión y rechazo comparables a muchos filtros de óxido duro, manteniendo un perfil de banda de rechazo estrecho. Indicados para integración en equipos médicos portátiles, instrumentos de medida y dispositivos ópticos donde el peso reducido y la longitud del camino óptico son restricciones de diseño.

Características principales

• Opciones de espesor máximo: 300 µm y 400 µm
• Construcción extruida de película delgada, flexible y resistente a arañazos
• Perfiles espectrales de rechazo nítidos similares a los filtros de óxido duro

Especificaciones comunes
Diámetro (mm): 12,50
Tolerancia dimensional (mm): ±0,15
Apertura útil (%): >90
Densidad óptica (media): OD 4
Transmisión (media): >85%
Tolerancia de longitud de onda central (CWL): ±2%

Variantes disponibles (ejemplos)

• 405 nm — rango de transmisión: 375–1200 nm — espesor máx.: 300 µm
• 457 nm — 375–1200 nm — 300 µm
• 473 nm — 375–1200 nm — 300 µm
• 488 nm — 400–1200 nm — 300 µm
• 514 nm — 400–1200 nm — 300 µm
• 532 nm — 400–1200 nm — 300 µm
• 577 nm — 400–1200 nm — 300 µm
• 633 nm — 400–1200 nm — 300 µm
• 642 nm — 400–1200 nm — 300 µm
• 658 nm — 400–1200 nm — 300 µm
• 685 nm — 400–1200 nm — 300 µm
• 808 nm — 450–1200 nm — 400 µm
• 980 nm — 525–1200 nm — 400 µm
• 1064 nm — 600–1300 nm — 400 µm

Detalles del producto
Diseños personalizados, diámetros adicionales y configuraciones específicas están disponibles directamente con Everix. Consulte la hoja de datos para curvas espectrales y dibujos mecánicos precisos.

Especificaciones técnicas

• Diámetro: 12,50 mm
• Tolerancia dimensional: ±0,15 mm
• Apertura útil: >90%
• Densidad óptica (media): OD 4
• Transmisión (media): >85%
• Tolerancia de longitud de onda central: ±2%
• Opciones de espesor máximo: 300 µm y 400 µm
• Construcción: película delgada extruida flexible y resistente a arañazos
• Aplicaciones típicas: dispositivos médicos portátiles, equipos de medida y dispositivos ópticos que requieren bajo peso y corto camino óptico
