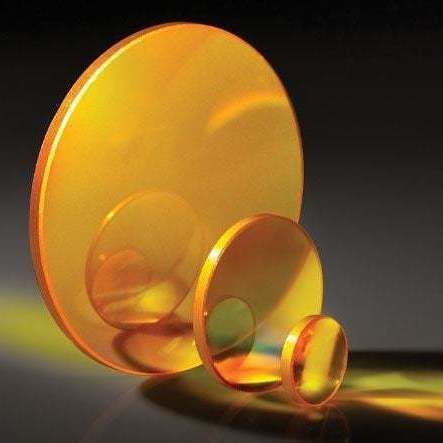

Lente plano convexo #11-409

de seleniuro de zincde infrarrojospara imagen térmica

Resumen
Las lentes plano-convexas (PCX) de seleniuro de zinc (ZnSe) TECHSPEC® están diseñadas para enfoque y colimación en las bandas infrarrojas de onda media y onda larga. Fabricadas por Coherent®, emplean ZnSe infrarrojo con absorción volumétrica <0,0005 cm^-1 a 10,6 µm. Están disponibles sin recubrimiento o con recubrimientos antirreflectantes de banda ancha (ej.: doble banda 3–12 µm y 8–12 µm optimizado para láseres CO2 y cámaras térmicas). Las longitudes focales efectivas van de 12,7 mm a 250 mm en una familia de tres diámetros.

Características

• Diseño Edmund Optics®, fabricadas por Coherent®
• Sustrato ZnSe de primera calidad con baja absorción volumétrica
• Disponibles sin recubrimiento o con opciones de recubrimiento AR de banda ancha (ej.: BBAR 3000–12000 nm, BBAR 8000–12000 nm)

Información técnica (recubrimiento / aspectos de transmisión)
SELENIURO DE ZINC CON RECUBRIMIENTO AR
Ejemplos típicos de diseño de recubrimiento y transmisión para ZnSe con BBAR a 0° AOI:

• BBAR (3000–12000 nm): Ravg < 5,0 % @ 3–12 µm
• BBAR (8000–12000 nm): Ravg ≤ 0,5 % @ 8–12 µm

Manipulación especial
Estas ópticas requieren manipulación especial para evitar daños y mantener el rendimiento a largo plazo. Limpie y almacene según las recomendaciones del fabricante. El seleniuro de zinc es un material tóxico; utilice equipos de protección personal adecuados (guantes de goma o plástico) para evitar la contaminación y siga los procedimientos de seguridad locales.

Notas

• II-VI Incorporated ahora es Coherent Corp.

Especificaciones técnicas

• Sustrato: Coherent® Infrared ZnSe
• Coeficiente de absorción volumétrica: <0,0005 cm^-1 @ 10,6 µm
• Calidad de superficie: 40-20
• Rugosidad de superficie: <50 Å RMS
• Irregularidad (P-V) @ 10,6 µm: < λ/20
• Potencia (P-V) @ 10,6 µm: λ/10
• Potencia (P-V) @ 632,8 nm: λ
• Opciones de recubrimiento: sin recubrimiento o AR de banda ancha (ej.: 3–12 µm, 8–12 µm)
• Diámetros disponibles: familia de tres diámetros
• Longitudes focales efectivas disponibles: 12,7 mm a 250 mm (varía según el artículo en stock)
• Manipulación: bisel protector según sea necesario; se recomiendan EPP y precauciones por la toxicidad del material
