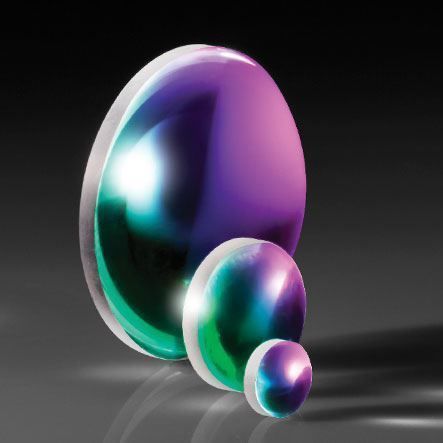

Lente plano convexo #25 series

de sílice fundidapara láser

Visión general
Las lentes plano-convexas (PCX) de sílice fundida TECHSPEC® con recubrimiento laser-line V-Coat están optimizadas para un rendimiento máximo en la longitud de onda de diseño de 785 nm. Diseñadas para fuentes láser de baja potencia HeNe, diodo y Nd:YAG, estas lentes incorporan recubrimientos AR V-Coat específicos para líneas láser con reflectancia máxima <0,25% por superficie en la longitud de onda de diseño, reduciendo las pérdidas por reflexión en sistemas ópticos con varios elementos.

Características clave

• <0,25% reflectancia máxima por superficie a 785 nm (R_abs <0,25% @ 785 nm)
• Rango de diámetros: 5 mm – 50 mm
• Rango de EFL: 10 mm – 250 mm
• Sustrato: sílice fundida
• Recubrimiento V-Coat laser-line optimizado para 785 nm (otras opciones: 405, 532, 1064, 1550 nm)

Especificaciones comunes

• Bisagra/Bisel: protector según sea necesario
• Sustrato: sílice fundida
• Recubrimiento: V-Coat 785 nm (laser-line V-Coat AR)
• Especificación del recubrimiento: R_abs <0,25% por superficie @ 785 nm
• Longitud de onda de diseño (DWL): 785 nm
• Rango de diámetros: 5 mm a 50 mm
• Rango de EFL: 10 mm a 250 mm
• Tolerancia de la longitud focal: ±1%
• Calidad de superficie: 40-20
• Power (P-V) @ 632,8 nm: 1,5 λ
• Irregularidad (P-V) @ 632,8 nm: λ/4

Aplicaciones

• Enfoque y acoplamiento para láseres de diodo de baja potencia
• Sistemas láser HeNe
• Sistemas láser Nd:YAG
• Sistemas ópticos con múltiples elementos que requieren baja reflexión superficial a 785 nm

Notas
Suministradas con bisel protector según sea necesario. Los componentes TECHSPEC® están diseñados, especificados o fabricados por Edmund Optics para optimizar la transmisión en la longitud de onda de diseño.
