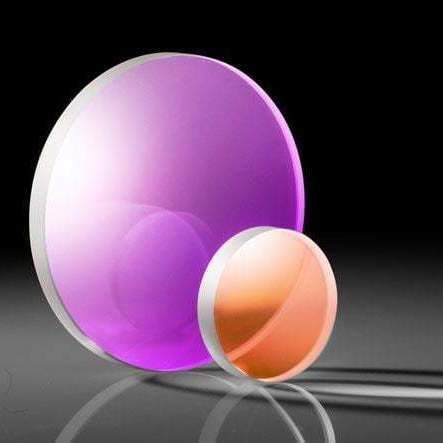

Lente plano convexo #38-707cilíndricade sílice fundidapara láser
Añadir a mis favoritos
Añadir al comparador
Características
- Geometría / curvatura
- cilíndrica, plano convexo
- Material
- de sílice fundida
- Aplicaciones
- para láser
- Diámetro
Máx.: 50,8 mm
(2 in)Mín.: 6 mm
(0,24 in)
Descripción
Resumen
TECHSPEC® Lentes Plano‑Convex (PCX) de grado láser diseñadas para sistemas láser Nd:YAG de alta energía empleados en corte, mecanizado y soldadura. El sustrato de sílice fundida de precisión (Corning 7980), con exactitud de frente de onda transmitido λ/10 y calidad de superficie 10‑5, reduce la dispersión y mantiene la calidad del haz. Disponibles sin recubrimiento o con recubrimientos antirreflectantes (AR) de alta resistencia al daño por láser (LDT) optimizados para longitudes de onda Nd:YAG comunes para maximizar la transmisión.
Características clave
Aspectos destacados de la familia
Aplicaciones
Opciones de recubrimiento
Especificaciones técnicas
TECHSPEC® Lentes Plano‑Convex (PCX) de grado láser diseñadas para sistemas láser Nd:YAG de alta energía empleados en corte, mecanizado y soldadura. El sustrato de sílice fundida de precisión (Corning 7980), con exactitud de frente de onda transmitido λ/10 y calidad de superficie 10‑5, reduce la dispersión y mantiene la calidad del haz. Disponibles sin recubrimiento o con recubrimientos antirreflectantes (AR) de alta resistencia al daño por láser (LDT) optimizados para longitudes de onda Nd:YAG comunes para maximizar la transmisión.
Características clave
- Diseñadas para aplicaciones Nd:YAG de alta energía (corte, mecanizado, soldadura)
- Sustrato de sílice fundida de precisión para baja dispersión y excelente frente de onda transmitido
- Exactitud de superficie: λ/10 (frente de onda transmitido)
- Calidad de superficie: 10‑5
- Disponibles sin recubrimiento o con recubrimientos AR alta LDT para longitudes de onda Nd:YAG
Aspectos destacados de la familia
- Umbral de daño láser garantizado según recubrimiento
- Varios diámetros y distancias focales disponibles
- Fabricación con tolerancias estrictas para una entrega de haz repetible
Aplicaciones
- Sistemas y módulos láser Nd:YAG
- Corte láser y procesado de materiales
- Mecanizado y soldadura láser de alta energía
- Ópticas de entrega y enfoque del haz en entornos industriales
Opciones de recubrimiento
- Sin recubrimiento para uso de banda ancha o recubrimientos AR alta LDT para longitudes de onda específicas
- Ejemplos de longitudes de onda LDT comunes: 266 nm, 355 nm, 532 nm, 1064 nm
Especificaciones técnicas
- Familia: Lentes Plano‑Convex Laser Grade (PCX)
- Material del sustrato: Sílice fundida de precisión (Corning 7980)
- Calidad de superficie: 10‑5
- Exactitud de superficie: λ/10 (frente de onda transmitido)
- Bisel: protección según necesidad
- Opciones de recubrimiento: sin recubrimiento o múltiples recubrimientos AR alta LDT optimizados para Nd:YAG
- Usos típicos: ópticas láser de alta energía para corte, mecanizado y soldadura Nd:YAG
