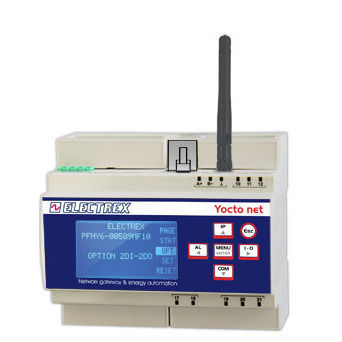

Coordinador de red de sensores inalámbricos (WSN) TCP/IP PFNY6-005L9-110 YOCTO NET

ModbusRS422/RS485para instalación eléctrica

Descripción general
Puente de red entre el puerto Ethernet y el puerto RS485 para comunicación Modbus y adquisición de datos desde instrumentos Electrex en una subred. Actúa como coordinador de la red inalámbrica E-Wi con conector para antena externa (antena incluida). Opera en 868 MHz para gestionar dispositivos finales que transmiten recuentos de pulsos y/o mediciones ambientales por radio.

Coordinador inalámbrico y dispositivos compatibles

• Coordinador de la red inalámbrica E-Wi (868 MHz)
• Gestiona «end devices» como Deca Sensor E-Wi 868 y Deca Sensor E-Wi 868 THL

Funciones y servicios

• Pantalla gráfica FSTN
• Reloj/calendario astronómico perpetuo con batería
• Memoria no volátil de grado industrial
• Capacidad de actualización de firmware a distancia
• Servicio de almacenamiento Log 8 (registro de sus entradas digitales y hasta 7 instrumentos en subredes RS485 y/o E-Wi 868 con datos de potencia/energía y entradas)
• Servidor Web con Web Upgrade activo para visualización de las principales medidas instantáneas
• Servidor FTP
• Interfaz ExpBus para dispositivos externos (entradas, salidas y sensores ambientales)
• Equipado con tecnología NFC

Montaje y alimentación

• Montaje en riel DIN, 6 módulos
• Alimentación: 85÷265 Vac / 100÷374 Vdc

Código de producto
Cod. PFNY6-005L9-110

Aplicaciones principales

• Gateway y gestión de datos para redes Electrex en RS485 y redes inalámbricas E-Wi 868 MHz
• Recolección y registro de entradas digitales e instrumentos en subred
• Visualización local con pantalla y acceso remoto vía Web/FTP

Características técnicas / especificaciones

• Función: puente de red entre Ethernet y RS485 para comunicación Modbus y adquisición de datos
• Protocolo inalámbrico: E-Wi (868 MHz)
• Antena: conector para antena externa (antena incluida)
• Dispositivos compatibles: Deca Sensor E-Wi 868, Deca Sensor E-Wi 868 THL (recuento de pulsos y mediciones ambientales)
• Pantalla: FSTN gráfica
• Reloj/Calendario: reloj/calendario astronómico perpetuo con batería
• Memoria: memoria no volátil de grado industrial
• Firmware: actualización remota
• Registro de datos: Log 8 — registra entradas digitales y hasta 7 instrumentos en subredes RS485 y/o E-Wi 868 (potencia/energía y datos de entrada)
• Servicios Web: servidor Web con Web Upgrade activo; servidor FTP
• Interfaces: RS485 (Modbus), Ethernet, ExpBus (E/S externas y sensores), NFC
• Montaje: riel DIN, 6 módulos
• Rango de alimentación: 85÷265 Vac / 100÷374 Vdc
