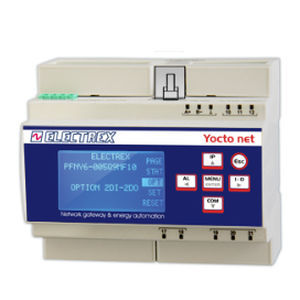

Pasarela industrial PFNY6-00509-100 YOCTO NET D6 WEB

de telemetríade comunicaciónModbus RTU

Nombre del producto
YOCTO NET D6 Web Data Manager (Cod. PFNY6-00509-100).

Resumen
Pasarela de red entre Ethernet (Modbus TCP/IP) y RS485 (Modbus RTU) para comunicación y registro de datos de equipos Electrex. Servidor WEB integrado para visualización de medidas en tiempo real. Alimentación de amplio rango 85÷265V AC / 100÷374V DC.

Funciones y características principales

• Servidor Modbus-TCP (máx. 4 conexiones simultáneas).
• Reloj/calendario astronómico y perpetuo, con batería, memoria no volátil de tipo industrial.
• Actualización de firmware remota.
• Servidor WEB integrado con opción Upgrade Web para añadir páginas personalizadas y funciones adicionales (activación por PUK).
• Servidor FTP.
• Comunicación de alta velocidad ExpBus; puerto para módulos E/S externos y sensores ambientales.
• Tecnología NFC para configuración/identificación.
• Montaje en carril DIN, anchura 6 módulos.
• Alimentación: 85÷265V AC / 100÷374V DC.

Aplicaciones / Capacidades
Monitorización energética, automatización energética, alarmas y notificaciones, programación por calendarios, análisis de calidad de energía.

Versiones y expansión
Las versiones con el módulo SI (Sensor Inputs) integrado permiten integrar sensores ambientales externos y módulos E/S adicionales.

Actualizaciones opcionales de software/firmware (códigos de activación PUK)

• Net upgrade Log 8 (PUK) Cod. PFSU940-01 — Habilita un servicio de registro (p. ej. registro de 8 instrumentos/registros Modbus: potencia/energía y entradas digitales). Es posible activar hasta 8 opciones Log 8.
• Net upgrade Log 16 (PUK) Cod. PFSU940-02 — Duplica la capacidad de almacenamiento de Log 8 a Log 16 (requiere Log 8 ya instalado).
• Net upgrade Open Log (PUK) Cod. PFSU940-25 — Permite modificar la frecuencia de muestreo y seleccionar los parámetros a registrar para un servicio Log 8 existente (cada PUK Open Log modifica un Log 8).
• Net upgrade WEB Open (PUK) Cod. PFSU940-10 — Añade la posibilidad de subir y mostrar páginas Web personalizadas.
• Net upgrade Charts (PUK) Cod. PFSU940-30 — Permite mostrar gráficos diarios (electricidad, temperatura, humedad, luminosidad, etc.) desde archivos almacenados con exportación CSV.
• Net upgrade Energy Automation (PUK) Cod. PFSU940-16 — Añade tareas de automatización energética mediante programación Ladder para ON/OFF, alarmas/notificaciones y automatizaciones basadas en eventos/calendarios (la opción Calendars debe estar activa) y/o envío de e-mail/SMS (la opción E-Mail/SMS debe estar activa).
• Net upgrade Calendars (PUK) Cod. PFSU940-20 — Permite crear calendarios para tarifas horarias y/o uso con Energy Automation.
• Net upgrade E-Mail / SMS (PUK) Cod. PFSU940-15 — Añade la función de notificación por e-mail (y SMS mediante módem/routers específicos). Puede combinarse con Energy Automation.

Notas
Otras funciones pueden activarse mediante actualización de firmware (PUK). El equipo está diseñado para integrarse en redes de monitorización y para el registro de datos de instrumentos y sensores Electrex.

Características / especificaciones técnicas

• Código de producto: PFNY6-00509-100
• Denominación comercial: YOCTO NET D6 Web
• Función: Gateway / Web Data Manager / pasarela de red (Modbus TCP/IP ↔ Modbus RTU)
• Servidor Modbus-TCP: hasta 4 conexiones simultáneas
• Reloj: Reloj/calendario astronómico y perpetuo, con batería
• Memoria: memoria no volátil de tipo industrial
• Firmware: actualización remota; funciones opcionales vía códigos PUK
• Servidores: Servidor WEB integrado; Servidor FTP
• Comunicación: ExpBus de alta velocidad; puerto para módulos E/S externos y sensores ambientales
• Conectividad: RS485 (Modbus RTU), Ethernet (Modbus TCP/IP)
• Configuración: tecnología NFC
• Montaje: carril DIN, anchura 6 módulos
• Alimentación: 85÷265V AC / 100÷374V DC
