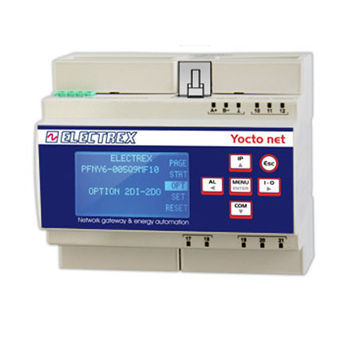

Pasarela de comunicación PFNY6-005D9-A10 YOCTO NET D6 WEB LOG 8 CHARTS

industrialde telemetríaIoT

Overview
Paso de red entre la red Ethernet y la línea RS485 para comunicación y registro de datos de dispositivos Electrex. Pantalla gráfica FSTN. Reloj/calendario astronómico permanente alimentado por batería y memoria no volátil de tipo industrial. Actualización de firmware remota. Servicio de registro Log 8 activado para entradas internas y hasta 7 instrumentos Electrex en subred (potencia/energía y entradas digitales). Servidor web integrado con Upgrade Web y Charts para visualización de medidas en tiempo real y datos históricos (gráficas). Servidor FTP. 2 entradas digitales y 2 salidas digitales con común separado. Puerto de comunicación de alta velocidad ExpBus para módulos E/S externos y sensores ambientales. Conectividad NFC. Tamaño: 6 módulos DIN. Alimentación: 85÷265V AC / 100÷374V DC.

Notes
Los dispositivos de la serie YOCTO NET D6 pueden requerirse en otras configuraciones de hardware. Para construir el código de las diferentes versiones, consulte la tabla de creación de códigos o la ficha técnica del producto.

Denominación del producto
YOCTO NET D6

Código
PFNY6-005D9-A10

Documentos disponibles

• Hoja de producto Yocto Net D6 (PDF)
• Tabla de creación de códigos para las familias Net (PDF)
• Instrucciones de instalación Yocto Net D6 2DI2DO 4COMMON (PDF)

Características / especificaciones técnicas

• Función: puente de red entre Ethernet y RS485 para comunicación y registro de datos (web data manager)
• Protocolo: Modbus (adquisición desde instrumentos Electrex en subred)
• Pantalla: FSTN gráfica
• Reloj / Calendario: astronómico permanente, alimentado por batería
• Memoria: memoria no volátil de tipo industrial
• Firmware: actualización remota soportada
• Registro: servicio Log 8 activado (entradas internas y hasta 7 instrumentos Electrex en subred: potencia/energía y entradas digitales)
• Web: servidor web integrado con Upgrade Web y Charts para datos en directo e históricos
• FTP: servidor FTP disponible
• E/S digitales: 2 entradas digitales (DI) y 2 salidas digitales (DO) con común separado
• Expansión: puerto ExpBus de alta velocidad para módulos E/S externos y sensores ambientales
• Conectividad: tecnología NFC
• Tamaño: 6 módulos DIN (montaje en carril DIN)
• Alimentación: 85÷265V AC / 100÷374V DC
