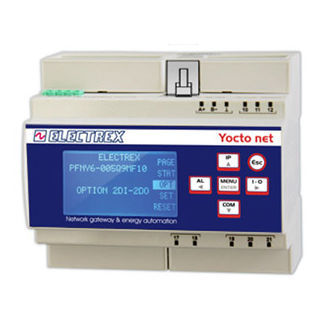

Pasarela de telemetría PFNY6-005D9-110 YOCTO NET D6 WEB LOG 8

industrialde comunicaciónen serie

Descripción general
Puente de red entre la red Ethernet y la línea RS485 para comunicación y registro de datos de dispositivos Electrex. Pantalla gráfica FSTN. Reloj/calendario astronómico permanente con alimentación por batería y memoria no volátil de tipo industrial. Actualización remota de firmware. Servicio de registro Log 8 ya activado (registro de entradas internas y hasta 7 instrumentos Electrex conectados en subred, medidas de potencia/energía y entradas digitales asociadas). Servidor web con opción Web Upgrade para visualización de medidas en tiempo real. Servidor FTP. 2 entradas digitales y 2 salidas digitales con comunes separados. ExpBus para comunicación de alta velocidad; puerto para módulos externos de E/S y sensores ambientales. Tecnología NFC. Tamaño: 6 módulos DIN. Alimentación: 85÷265V AC / 100÷374V DC.

Nota
Los dispositivos de la serie Yocto Net D6 pueden encontrarse también en otras configuraciones hardware. Para construir el código con las diferentes versiones, consulte la "Code creation table" o la hoja de datos y las instrucciones de instalación disponibles para el Yocto Net D6 Web.

Funciones

• Puente de red (Ethernet ↔ RS485)
• Pantalla gráfica FSTN
• Reloj/calendario astronómico permanente alimentado por batería
• Memoria no volátil de tipo industrial
• Actualización remota de firmware
• Servicio Log 8 (entradas internas + hasta 7 instrumentos Electrex en subred)
• Servidor web con opción Web Upgrade (páginas de medidas en tiempo real)
• Servidor FTP
• 2 entradas digitales
• 2 salidas digitales (con común separado)
• Comunicación de alta velocidad ExpBus
• Puerto para módulos E/S externos y sensores ambientales
• Tecnología NFC
• Tamaño: 6 módulos DIN
• Alimentación: 85÷265V AC / 100÷374V DC

Características / Especificaciones técnicas

• Modelo / Serie: YOCTO NET D6
• Función: Pasarela / Registrador de datos / Web Data Manager
• Comunicación: Puente Ethernet y RS485
• Pantalla: Pantalla gráfica FSTN
• Reloj: Reloj/calendario astronómico permanente alimentado por batería
• Memoria: Memoria no volátil industrial
• Firmware: Soporta actualización de firmware remota
• Registro: Un servicio Log 8 activo (entradas locales y hasta 7 instrumentos Electrex en red)
• Servidor: Servidor web integrado, servidor FTP
• E/S digitales: 2 entradas digitales, 2 salidas digitales con común separado
• Expansión: ExpBus alta velocidad; puerto para módulos E/S externos y sensores ambientales
• Otros: Tecnología NFC
• Tamaño mecánico: 6 módulos DIN
• Rango de alimentación: 85÷265V AC / 100÷374V DC
• Notas: Varias configuraciones hardware disponibles (ver Code creation table y hoja de datos)
