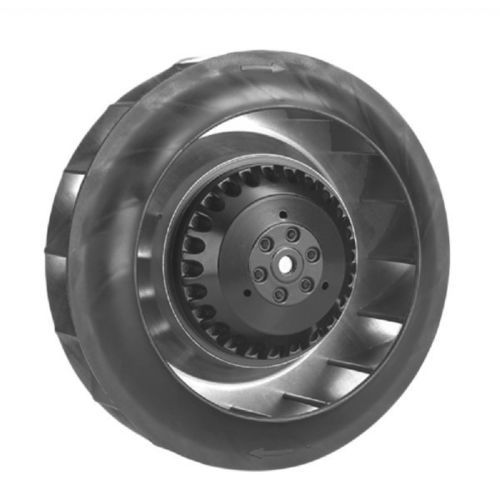

Ventilador DC ED series

de alta eficaciade alto caudalcentrífugo

Descripción breve
Diseñado para aplicaciones de movimiento de aire técnicas donde la alta fiabilidad, el alto caudal, las altas presiones estáticas y el espacio limitado son consideraciones primarias. La serie ED incluye ventiladores centrífugos DC motorizados (impulsores motorizados) con álabes curvos hacia atrás, abarcan tamaños desde Ø100 x 25 mm hasta Ø250 x 110 mm.

Especificación
Spec. | N.º de modelo | Tamaño (mm) / Tamaño (Inch) | Caudal máx. (m³/min) / Caudal máx. (CFM) | Observaciones
ED25011 — Ø 250 x 110 / Ø 9.8 x 4.3 — 26.1 m³/min / 920 CFM — Álabes curvos hacia atrás
ED22599 — Ø 225 x 99 / Ø 8.8 x 3.89 — 23.6 m³/min / 835 CFM — Álabes curvos hacia atrás
ED22171 — Ø 221.5 x 71 / Ø 8.7 x 2.7 — 17.6 m³/min / 621 CFM — Álabes curvos hacia atrás
ED19069 — Ø 190 x 69 / Ø 7.5 x 2.7 — 12.2 m³/min / 432 CFM — Álabes curvos hacia atrás
ED17569 — Ø 175 x 69 / Ø 6.9 x 2.7 — 12.4 m³/min / 437 CFM — Álabes curvos hacia atrás
ED17567 — Ø 175 x 67 / Ø 6.9 x 2.6 — 11.2 m³/min / 395 CFM — Álabes curvos hacia atrás
ED13391 — Ø 133 x 91 / Ø 5.2 x 3.5 — 9.2 m³/min / 326 CFM — Álabes curvos hacia atrás
ED10025 — Ø 100 x 25 / Ø 3.9 x 1.0 — 1.92 m³/min / 35 CFM — Álabes curvos hacia atrás

Notas

• Nos reservamos el derecho de cambiar los datos sin previo aviso.
• Rendimiento de los datos sujeto a una tolerancia del 10%.

Especificaciones técnicas

• Familia de producto: Ventiladores centrífugos DC / impulsores motorizados
• Tipo de impulsor: Álabes curvos hacia atrás (listado para todos los modelos)
• Modelos disponibles y especificaciones clave:
  • ED25011 — Tamaño Ø250 x 110 mm (Ø9.8 x 4.3 in); Caudal máx. 26.1 m³/min (920 CFM)
  • ED22599 — Tamaño Ø225 x 99 mm (Ø8.8 x 3.89 in); Caudal máx. 23.6 m³/min (835 CFM)
  • ED22171 — Tamaño Ø221.5 x 71 mm (Ø8.7 x 2.7 in); Caudal máx. 17.6 m³/min (621 CFM)
  • ED19069 — Tamaño Ø190 x 69 mm (Ø7.5 x 2.7 in); Caudal máx. 12.2 m³/min (432 CFM)
  • ED17569 — Tamaño Ø175 x 69 mm (Ø6.9 x 2.7 in); Caudal máx. 12.4 m³/min (437 CFM)
  • ED17567 — Tamaño Ø175 x 67 mm (Ø6.9 x 2.6 in); Caudal máx. 11.2 m³/min (395 CFM)
  • ED13391 — Tamaño Ø133 x 91 mm (Ø5.2 x 3.5 in); Caudal máx. 9.2 m³/min (326 CFM)
  • ED10025 — Tamaño Ø100 x 25 mm (Ø3.9 x 1.0 in); Caudal máx. 1.92 m³/min (35 CFM)
• Aplicación típica: movimiento de aire técnico donde se requieren alto caudal y altas presiones estáticas en espacios reducidos
