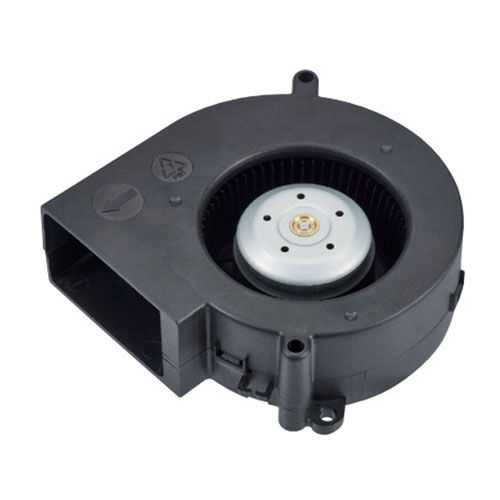

Ventilador de refrigeración EBD series

de alta eficaciasilenciosocentrífugo

Descripción general
Ventiladores soplantes DC de la serie EBD. El flujo de aire se dirige perpendicularmente al eje del ventilador para ofrecer altos caudales volumétricos, adecuados para la refrigeración y ventilación en equipos compactos y aplicaciones industriales. Varias medidas y configuraciones disponibles para integración OEM.

Modelos disponibles y prestaciones clave

• EBD12032 — 120 x 120 x 32 mm — 0,891 m3/min (31,47 CFM)
• EBD11020 — 110 x 110 x 20 mm — 0,792 m3/min (27,98 CFM)
• EBD09733 Model A — 97 x 97 x 33 mm — 0,956 m3/min (33,77 CFM)
• EBD09733 Model B — 97 x 97 x 33 mm — 1,572 m3/min (55,53 CFM)
• EBD09512 — 95 x 95 x 12 mm — 0,403 m3/min (14,24 CFM)
• EBD08020 — 80 x 80 x 20 mm — 0,668 m3/min (23,61 CFM)
• EBD08008 — 80 x 80 x 8 mm — 0,228 m3/min (8,07 CFM)
• EBD07530 — 75 x 75 x 30 mm — 0,330 m3/min (11,65 CFM)
• EBD07510 — 70 x 70 x 10 mm — 0,250 m3/min (8,84 CFM)
• EBD07508 — 75 x 75 x 8 mm — 0,593 m3/min (20,94 CFM)
• EBD07016 — 70 x 70 x 16 mm — 0,333 m3/min (11,78 CFM)
• EBD06907 — 69 x 69 x 7 mm — 0,208 m3/min (7,35 CFM)
• EBD06015 — 60 x 60 x 15 mm — 0,281 m3/min (9,94 CFM)
• EBD05508 — 55 x 55 x 8 mm — 0,096 m3/min (3,40 CFM)
• EBD05020 Model B — 50 x 50 x 20 mm — 0,158 m3/min (5,57 CFM)
• EBD05015 Model B — 50 x 50 x 15 mm — 0,150 m3/min (5,16 CFM)
• EBD03510 — 35 x 35 x 10 mm — 0,094 m3/min (3,30 CFM)
• EBD03010 — 30 x 30 x 10 mm — 0,052 m3/min (1,84 CFM)

Notas

• Nos reservamos el derecho a modificar los datos sin previo aviso.
• Rendimiento con tolerancia de ±10 %.
• Opciones a pedido: salida de señal, control de velocidad, grado de protección IP.

Especificaciones técnicas

• Serie: EBD
• Tensión: DC
• Dirección del flujo: perpendicular al eje del ventilador
• Función principal: proporcionar alto caudal volumétrico para refrigeración y ventilación
• Opciones: salida de señal, control de velocidad, índices IP bajo pedido
