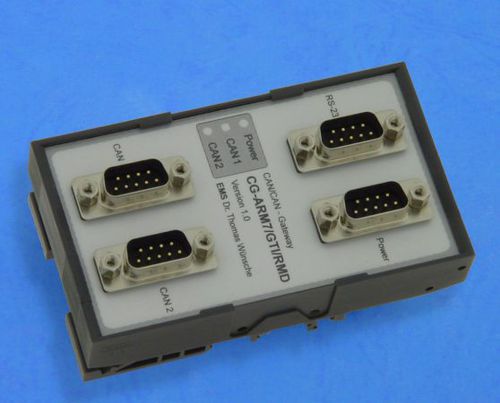

Pasarela CAN CG-ARM7/GTI

de comunicaciónindustrialRS232

La pasarela CAN/CAN CG-ARM7/GTI transmite señales CAN entre subsistemas. CG-ARM7/GTI permite un diseño flexible de la topología de cableado. Se pueden realizar estructuras en estrella y en árbol, así como estructuras de líneas extensas. La separación galvánica entre los canales CAN permite el uso con potenciales de tierra divergentes. Entre las funciones disponibles se encuentran la adaptación de la velocidad de datos, el filtrado de mensajes y la conversión de identificadores entre los buses acoplados. La restricción de la velocidad de datos máxima en función de la longitud del cable para segmentos CAN individuales puede suprimirse para el sistema global mediante el uso de CG-ARM7/GTI. CG-ARM7/GTI obtiene su potencial mediante el uso de un microcontrolador de 32 bits con reloj de 48 MHz. El procesamiento de alta velocidad y las bajas latencias permiten el uso con altas velocidades de datos y cargas de bus. El uso de CG-ARM7/GTI favorece especialmente las aplicaciones en serie rentables. La configuración de las funciones del dispositivo puede realizarse a través de CAN o a través de la interfaz RS232 integrada. El software de descarga para la configuración está disponible para PC con Windows y Linux y se incluye en el volumen de suministro. Para tareas especiales, como la modificación del contenido de los datos de los mensajes CAN, disponemos de un kit de desarrollo para escribir firmware específico personalizado para CG-ARM7/GTI. Filtrado y almacenamiento en búfer del tráfico de datos Soporte de identificadores de 11 y 29 bits Microcontrolador NXP LPC2119 con dos controladores CAN internos Versión HS/LS con un transceptor PCA82C251 y un transceptor TJA1054 Versión LS/LS con dos transceptores TJA1054
