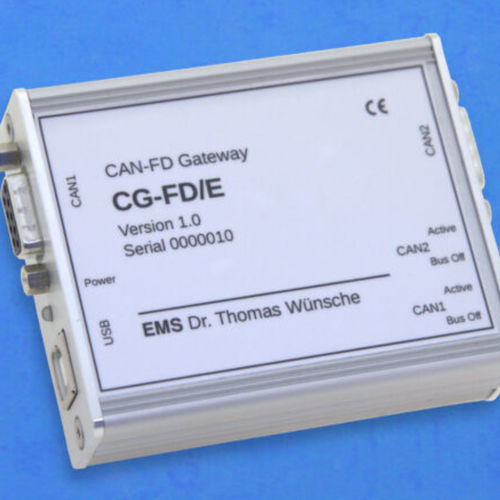

Pasarela CAN CG-FD/E

de comunicaciónindustrialUSB

La pasarela CAN FD/CAN CG-FD/E está diseñada para aplicaciones en las que es crucial una gran flexibilidad. Los valores ampliados de tensión de alimentación y rango de temperatura de funcionamiento cumplen los requisitos típicos de las aplicaciones de automoción. La interfaz USB se utiliza para configurar el dispositivo y, opcionalmente, para suministrar la tensión de alimentación. La herramienta de configuración cg-fd-tool está incluida en el volumen de suministro y ofrece una forma intuitiva de configurar la pasarela. Entre las funciones disponibles del firmware estándar se encuentran la adaptación de la velocidad de datos, el filtrado de mensajes y la conversión de identificadores entre los buses acoplados. La restricción de la velocidad de datos máxima en función de la longitud del cable para un segmento CAN o CAN FD puede suprimirse para todo el sistema mediante el uso de CG-FD/E. CG-FD/E obtiene su potencial mediante el uso de un microcontrolador Cortex M4 con reloj de 160 MHz. La alta velocidad de procesamiento y las bajas latencias permiten el uso con altas velocidades de datos y cargas de bus. Conexión de sistemas CAN con diferentes velocidades de datos Filtrado y almacenamiento en búfer del tráfico de datos Asignación de identificador entre entrada y salida Microcontrolador Cortex M4 a 160 MHz con 2 controladores CAN FD internos Rango de tensión de alimentación ampliado Rango de temperatura ampliado La conexión del bus CAN se realiza mediante un conector macho y hembra D-Sub9. También se utilizan como conexión de alimentación por defecto. Se proporciona una interfaz USB para configuración, descarga de firmware y alimentación opcional.
