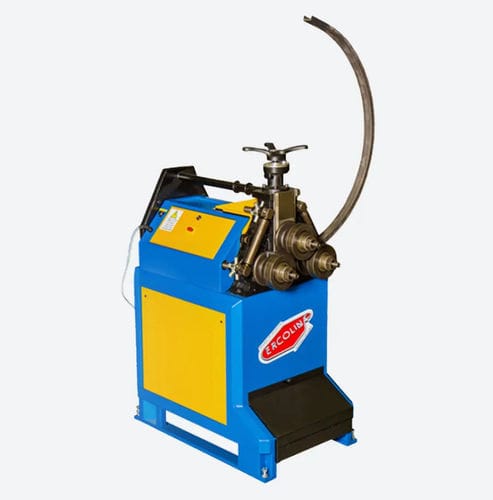

Máquina laminadora de roscas CE50MR

de ruedaseléctricacon dos matrices de enrollado

Descripción general
La curvadora anular CE50MR está disponible con dos o tres rodillos motrices y cuenta con lectura digital para el posicionamiento del rodillo central (superior). Suministrada con un juego de rodillos universales. Cuerpo de máquina pesado en fundición y componentes rígidos que permiten doblar perfiles de gran sección. Sistema lateral de guía anti-torsión opcional disponible.

Diámetro exterior mínimo
⌀ 70 x 1,5 mm

Características

• Diámetro del eje: 50 mm
• Juego de herramientas/rodillos universales incluido
• Ejes de acero níquel-cromo forjados, tratados y rectificados para minimizar la flexión
• Cuerpo de máquina pesado y rígido para conformar perfiles de gran sección
• Posicionamiento manual del rodillo central con reductor patentado
• Lectura digital para el posicionamiento del rodillo central
• Ejes roscados con tuerca de regulación micrométrica para un posicionamiento preciso de las herramientas
• Sistema de guía directa de ejes
• Sistema lateral opcional anti-torsión / anti-retorcimiento para perfiles con ala interna
• Versión de dos velocidades disponible (V2)

Especificaciones técnicas

• Diámetro ejes: 50 mm
• Diámetro estándar de rodillos de trabajo: 178 mm
• Recorrido máximo del rodillo de empuje: 134 mm
• Velocidad de ejes: 9 rpm (9–18 rpm en modelo V2)
• Número de rodillos motrices independientes: 3 lisos y 2 estriados
• Tensión: 220/240 – 380/440 V
• Potencia motores: 1.85 kW
• Motor unidad hidráulica: NO
• Cuerpo de máquina: Fundición GS500
• Empuje de pistón: NO
• Plano de trabajo máquina: Horizontal y vertical
• Ajuste rodillo superior: Manual con reductor
• Pantalla: Lectura digital
• Bastidor base: Acero electrosoldado
• Control eléctrico por pedal: SÍ
• Dimensiones (L x A x H): 650 x 1430 x 1100 mm
• Peso: 410 kg

Otros modelos disponibles
CE50MR3 | Manual 3 rodillos motrices | Trifásico
CE50MR2 | Manual Digital 2 rodillos motrices | Trifásico
CE50MR3-V2 | Manual 3 rodillos motrices 2 velocidades | Trifásico
CE50MR2-V2 | Manual Digital 2 rodillos motrices 2 velocidades | Trifásico
