Máquina curvadora hidráulica CE70H3DP
de tubospara tuberíascon 3 rodillos motores

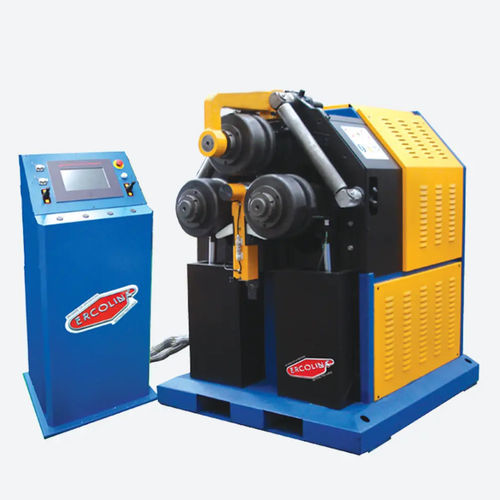

Máquina curvadora hidráulica - CE70H3DP - Ercolina - de tubos / para tuberías / con 3 rodillos motores
Máquina curvadora hidráulica - CE70H3DP - Ercolina - de tubos / para tuberías / con 3 rodillos motores
Añadir a mis favoritos
Añadir al comparador
Más información en la página web de Ercolina

Características

Accionamiento
hidráulica
Producto tratado
de tubos, para tuberías
Número de rodillos
con 3 rodillos motores
Orientación
horizontal, vertical
Sistema de mando
con asistencia digital
Función combinada
de formado
Otras características
de precisión, universal, 3 fases, con ajuste independiente doble
Diámetro del tubo

70 mm
(2,76 in)

Diámetro de los rodillos

26 cm
(10 in)

Eslora total

90 cm
(35 in)

Manga total

138 cm
(54 in)

Altura total

120 cm
(47 in)

Peso

1.600 kg
(3.527 lb)

Voltaje

220 V, 380 V, 440 V, 480 V

Potencia total

2 kW
(2,7 hp)

Diámetro del tubo

70 mm
(2,8 in)

Descripción

Descripción general
La centinadora CE70H3DP es una máquina basculante hidráulica con tres rodillos motrices independientes, suministrada con un juego de rodillos universales. Su estructura en fundición esferoidal y componentes rígidos permiten curvar perfiles de gran sección; sistema de guías laterales disponible bajo pedido.

Características
  • Diámetro de ejes: 70 mm
  • Alta repetibilidad para producción en serie
  • Estructura en fundición esferoidal
  • Posibilidad de alimentacion del material desde ambos lados
  • Ejes en acero aleado de alta resistencia con rosca para ajuste micrométrico de los rodillos
  • Soporte de refuerzo para rodillo central opcional
  • Curvado simétrico y asimétrico gracias al movimiento independiente de los ejes
  • Movimiento independiente de los ejes de los rodillos inferiores para reducir desperdicios y tramos rectos
  • Control por pantalla táctil con opción de almacenamiento USB
  • Control remoto de baja tensión y joystick de seguridad tipo "hombre muerto"
  • Juego de herramientas universal incluido


Diámetro externo mínimo (atributo del producto)
⌀ 70 x 1,5 mm

Especificaciones técnicas
  • Diámetro de ejes: 70 mm
  • Diámetro estándar de rodillos de trabajo: 260 mm
  • Recorrido máx. rodillo de empuje: NO
  • Velocidad de ejes: 4,8/3 rpm
  • Número de rodillos motrices independientes: 3 lisos
  • Opciones de voltaje: 220/380/440/480 V
  • Motores: 3 x 1,1 kW
  • Motor grupo hidráulico: 2 kW
  • Empuje pistón: 2 x 70.000 N
  • Plano de trabajo máquina: Horizontal y vertical
  • Ajuste rodillo superior: Hidráulico
  • Pantalla: Touch Screen (opción almacenamiento USB)
  • Base máquina: Acero electrosoldado
  • Número de programas memorizables: 8
  • Control eléctrico por pedal: SÍ
  • Dimensiones: 900 x 1380 x 1200 mm
  • Peso: 1600 kg


Otros modelos disponibles
  • CE70H3DP — Hidráulica 3 rodillos motrices basculante — Trifásica
  • CE70H3DPNC2 — Hidráulica 3 rodillos motrices velocidad variable – 4 inversores basculante — Trifásica
  • CE70H3DPCNC3 — Hidráulica 3 rodillos motrices y enderezadores laterales — Trifásica
