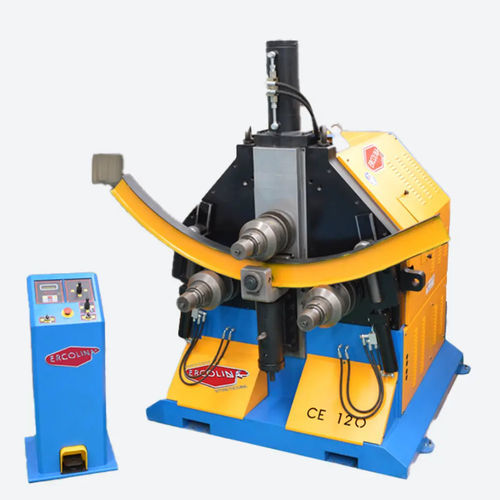

Máquina curvadora hidráulica CE120H3-RLI

eléctricacon pedalde tubos

Resumen
La máquina curvadora de anillos CE120H3-RLI es un sistema de doblado con tres rodillos motrices diseñado para conformar anillos y perfiles cilíndricos. Dispone de ejes Ø 100 mm, bastidor monobloque en acero y estructura electrosoldada; el cuerpo máquina en fundición GS500 aporta rigidez para trabajar perfiles de gran sección. Sistema de guías laterales disponible como opción.

Diámetro externo mínimo
⌀ 70 x 1,5 mm

Características

• Ejes Ø 100 mm
• Alta repetibilidad
• Alta sección modular para máximo rendimiento con mínima flexión
• Bastidor monobloque en acero
• Estructura electrosoldada
• Ejes forjados, roscados y tratados para permitir ajuste micrométrico de los rodillos y reducir el uso de separadores
• Rodillos de trabajo tratados térmicamente, anti-rayado
• Sistema de cambio rápido de herramientas
• Lectura electrónica de la posición del rodillo central (touch pad programable) que garantiza alta repetibilidad
• Programación simple e intuitiva
• Mantenimiento reducido
• Doblado en plano vertical y horizontal
• Juego de herramientas universales incluido
• Control remoto de baja tensión con pedal
• Sistema de guía directa del eje

Especificaciones técnicas (tabla)
Diámetro ejes: 100 mm
Diámetro estándar rodillos de trabajo: 310 mm
Recorrido máx. del rodillo de empuje: 300 mm
Velocidad ejes: 6 rpm
Número de rodillos motrices independientes: 3 lisos
Voltaje: 380/220/440/480 V
Motores: 3 x 1,85 kW
Motor unidad hidráulica: 2 kW
Cuerpo máquina: Fundición GS500
Empuje del pistón: 360.000 N
Plano de trabajo máquina: Horizontal y vertical
Regulación del rodillo superior: Hidráulica
Pantalla: Digital
Base máquina: Acero electrosoldado
N.º de programas memorizables: 8
Control eléctrico por pedal: SÍ
Dimensiones (AnxF xAl): 1800 x 2200 x 1700 mm
Peso: 2800 kg

Otros modelos disponibles (resumen)
CE120HR3-RLI — 3 rodillos motrices hidráulicos — Trifásico

Características / especificaciones técnicas

• Diámetro externo mínimo aceptado: ⌀ 70 x 1,5 mm
• Ejes: 100 mm
• Rodillos estándar Ø: 310 mm
• Recorrido rodillo de empuje hasta: 300 mm
• Velocidad ejes: 6 rpm
• 3 rodillos motrices independientes (lisos)
• Motorización principal: 3 x 1,85 kW; motor unidad hidráulica 2 kW
• Voltajes compatibles: 380/220/440/480 V
• Construcción del cuerpo máquina en fundición GS500
• Empuje nominal del pistón: 360.000 N
• Funcionalidad de doblado horizontal y vertical
• Regulación superior hidráulica y control digital con touch pad programable
• Base en acero electrosoldado
• 8 programas memorizables y control eléctrico por pedal
• Dimensiones y peso: 1800 x 2200 x 1700 mm — 2800 kg
