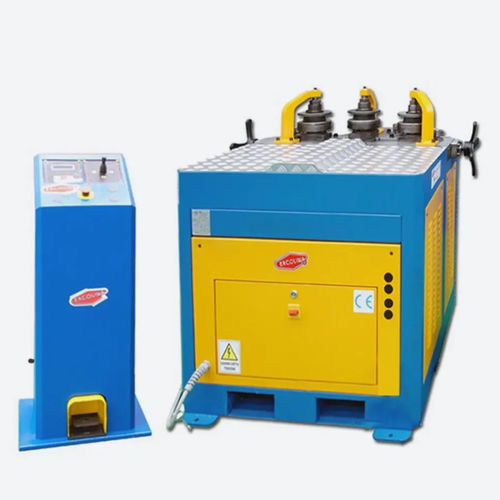

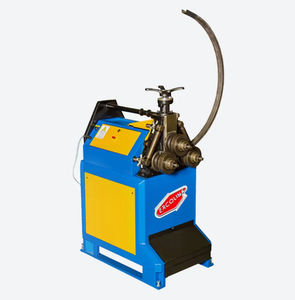

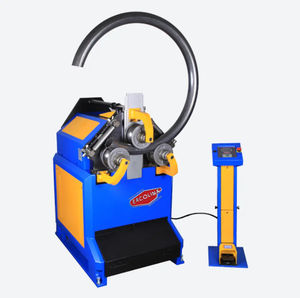

Máquina laminadora de tubos CE60H3VG

hidráulicaCNC

Descripción general
La máquina curvadora de anillos CE60H3VG es una unidad industrial de conformado por rodillos con diámetro de eje de 50 mm y bastidor de acero pesado, diseñada para doblar y conformar tubos y perfiles. Soporta tubos redondos hasta 90 mm x 4 mm, con ajuste hidráulico del rodillo superior, funciones programables y juego de herramientas universal.

Características

• Diámetro del eje: 50 mm
• Capacidad máxima en tubo redondo: 90 mm x 4 mm
• Capacidad máxima en tubo de gas: 3" x 4 mm
• Capacidad máxima en perfiles angulares: 80 x 80 x 11 mm
• Ejes en acero niquel-cromo forjados, tratados y rectificados para mínima deflexión
• Alta sección modular con intereje variable 300–600 mm
• Juego de herramientas universal incluido
• Almacenamiento de hasta 8 programas individuales y pasadas ilimitadas

Especificaciones técnicas

• Modelo: CE60H3VG
• Diámetro del eje: 50 mm
• Diámetro estándar de rodillos de trabajo: 178 mm
• Recorrido máximo del rodillo de empuje: 142 mm
• Velocidad del eje: 6 rpm
• Número de rodillos motrices independientes: 3 (lisos)
• Tensión: 440 V
• Motores: 2 x 1,1 kW
• Motor de unidad hidráulica: 1,85 kW
• Cuerpo de la máquina: Acero electrosoldado
• Empuje del pistón: 170.000 N
• Plano de trabajo: Horizontal
• Regulación del rodillo superior: Hidráulica
• Pantalla: Digital
• Número de programas almacenables: 8
• Control eléctrico por pedal: SÍ
• Dimensiones (L x A x H): 1250 x 1320 x 1200 mm
• Peso: 730 kg
