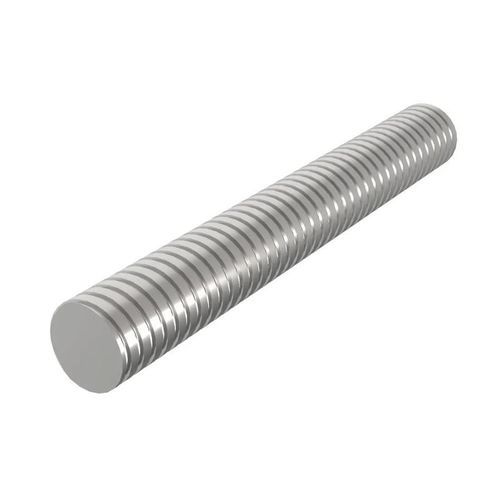

Tornillo de rosca trapezoidal - SRL1322 - Essentra Components - de acero inoxidable / de acero inoxidable 316 / de acero

Características

Tipo: trapezoidal
Material: de acero inoxidable, de acero inoxidable 316, de acero, de acero inoxidable 304
Diámetro: 10 mm, 12 mm, 14 mm, 16 mm, 18 mm, 20 mm, 22 mm, 24 mm, 26 mm, 28 mm, 30 mm, 32 mm, 36 mm, 40 mm, 44 mm, 50 mm, 55 mm, 60 mm, 70 mm, 80 mm, 90 mm, 95 mm, 100 mm, 120 mm
(0,3937 in, 0,4724 in, 0,5512 in, 0,6299 in, 0,7087 in, 0,7874 in, 0,8661 in, 0,9449 in, 1,0236 in, 1,1024 in, 1,1811 in, 1,2598 in, 1,4173 in, 1,5748 in, 1,7323 in, 1,9685 in, 2,1654 in, 2,3622 in, 2,7559 in, 3,1496 in, 3,5433 in, 3,7402 in, 3,937 in, 4,7244 in)

Descripción

Detalles del producto
Los tornillos de avance son un tipo de tornillo utilizado para convertir el movimiento rotativo en movimiento lineal al convertir el movimiento rotativo del tornillo en el movimiento hacia adelante de la tuerca. 'Avance' se refiere a la distancia que recorrerá una tuerca para una revolución completa del tornillo.

Se utilizan para aplicaciones estándar que requieren un menor grado de precisión y exactitud, o donde un tornillo de bolas no es adecuado debido a las condiciones ambientales. Son fuertes, duraderos y más rentables que los tornillos de bolas.

También se utilizan en la robótica, la industria automotriz o el mecanizado CNC. Disponibles como tornillos de avance estándar con rosca a la derecha, así como con rosca a la izquierda. Tenga en cuenta: Estos tornillos de avance, a diferencia de las varillas roscadas (no deben confundirse entre sí), tienen una pista más gruesa y fuerte, lo que los hace ideales para aplicaciones de carga pesada donde ocurre un movimiento lineal repetitivo.

Disponibles como tornillos de avance estándar con rosca a la derecha, así como con rosca a la izquierda.

'Avance' se refiere a la distancia que recorrerá una tuerca para una revolución completa del tornillo.

Utilizados para aplicaciones estándar que requieren un menor grado de precisión y exactitud

Materiales
Acero inoxidable 304, Acero, Acero inoxidable 316

Código de serie
SRL1326, SRL1325, SRL1320, SRL1323, SRL1322, SRL1321

Tamaños de rosca disponibles

TR08 x 1.5
TR10 x 2
TR10 x 2.0
TR10 x 4
TR100 x 16
TR12 x 3
TR12 x 3.0
TR12 x 6
TR120 x 16
TR14 x 3
TR14 x 6
TR15 x 4
TR16 x 4
TR16 x 4.0
TR16 x 8
TR18 x 4
TR18 x 4.0
TR18 x 8
TR20 x 4
TR20 x 4.0
TR20 x 8
TR22 x 10
TR22 x 5
TR24 x 10
TR24 x 5
TR24 x 5.0
TR26 x 10
TR26 x 5
TR28 x 10
TR28 x 5
TR28 x 5.0
TR30 x 12
TR30 x 6
TR30 x 6.0
TR32 x 12
TR32 x 6
TR36 x 12
TR36 x 6
TR36 x 6.0
TR40 x 14
TR40 x 7
TR40 x 7.0
TR44 x 14
TR44 x 7
TR50 x 8
TR55 x 9
TR60 x 9
TR70 x 10
TR8 x 1.5
TR80 x 10
TR90 x 12
TR95 x 16

Diámetros disponibles (d1 tol. 7e)

10.0
12.0
14.0
16.0
18.0
20.0
22.0
24.0
26.0
28.0
30.0
32.0
36.0
40.0
44.0
50.0
55.0
60.0
70.0
80.0
90.0
95.0
100.0
120.0

Anchos de ranura disponibles (p1)

1.5
2.0
3.0
4.0
5.0
6.0
7.0
8.0
9.0
10.0
12.0
16.0

Longitudes disponibles (l1)

1000.0
1500.0
2000.0
3000.0
13000.0

Materiales disponibles

Acero inoxidable 304
Acero inoxidable 316
Acero

Características / Especificaciones técnicas

Convierte el movimiento rotativo en movimiento lineal
Disponible en roscas a la derecha y a la izquierda
Adecuado para aplicaciones de carga pesada
Pista más gruesa y fuerte que las varillas roscadas
Utilizado en robótica, automotriz, mecanizado CNC
Rentable en comparación con los tornillos de bolas
Disponible en una amplia gama de tamaños de rosca, diámetros, anchos de ranura y longitudes
