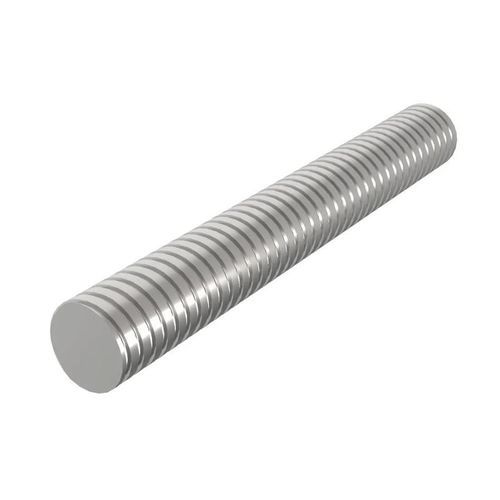

Tornillo de rosca trapezoidal SRL13

de acerode acero inoxidable 316de acero inoxidable 304

Los husillos de avance convierten un movimiento rotatorio en movimiento lineal haciendo avanzar una tuerca a lo largo del husillo; el paso (lead) es la distancia axial que recorre la tuerca por cada revolución completa. Estos husillos están pensados para aplicaciones industriales estándar que requieren una solución económica para movimientos lineales repetitivos.

Características principales

• Definición: paso = distancia que avanza la tuerca por revolución del husillo.
• Disponibilidades: roscas estándar dextra (derecha) y sinistra (izquierda).
• Aplicaciones típicas: robótica, industria automotriz, mecanizado CNC y otras aplicaciones donde no son necesarias las tuercas a recirculación de bolas.
• Ventajas: más económicos que los husillos de bolas, pista de rodadura más gruesa que en varillas roscadas, adecuados para cargas elevadas y movimientos repetitivos.

Características / especificaciones técnicas

• Materiales: Acero inoxidable 304, Acero, Acero inoxidable 316.
• Códigos de serie: SRL1326, SRL1325, SRL1320, SRL1323, SRL1322, SRL1321 (familia SRL13).
• Ejemplos de roscas (no exhaustivo): TR8 x 1.5, TR10 x 2, TR12 x 3, TR14 x 3, TR16 x 4, TR18 x 4, TR20 x 4, TR22 x 5, TR24 x 5, TR26 x 5, TR28 x 5, TR30 x 6, TR32 x 6, TR36 x 6, TR40 x 7, TR44 x 7, TR50 x 8, TR55 x 9, TR60 x 9, TR70 x 10, TR80 x 10, TR90 x 12, TR95 x 16.
• Longitudes disponibles (ejemplos): 1000 mm, 1500 mm, 2000 mm, 3000 mm, hasta 13.000 mm.
• Diseño: indicados para aplicaciones con cargas pesadas y movimiento lineal repetitivo; pista de rodadura más gruesa que las varillas roscadas y dedicada al guiado de la tuerca.
